▼車種専用打ち替えキット ▼LEDチップ ▼打ち替え工具
※最短出荷日に関しては、ご注文後決済がお昼12時の時点で完了している場合に限ります。
また複数商品購入される場合は、一番長い出荷日の商品が出荷日となります。

車種専用打ち替えキット

TOP

LED打ち替えキット 打ち替えキット内容物詳細

■打ち替え交換可能箇所
・フロントエアコンパネル
・リアエアコンパネル
・ステアリングスイッチ左右
・エンジンスタータースイッチ(パイロットランプ２色点灯は１色点灯施工となります)
・ODO/TRIP箇所３連スイッチ
・ROOMライト箇所3連スイッチ
・パワースライドドアメインスイッチ
・マップライト箇所スライドドアスイッチ
・運転席PWスイッチ
・ドアミラースイッチ
・助手席PWスイッチ
・後部座席PWスイッチ左右
※上記以外のオプション装着箇所などは、チップ単品購入にて作業を行うことが出来ます。 		アルファード／ヴェルファイア20系専用(前期、後期対応)
※後期ハイブリット車未対応
￥12,600(税込)
DVD絶賛公開中
パーツ取り外し方法編
メーターの取り外し方法オド・トリップ箇所３連スイッチ取り外し方法
運転席右スイッチボックス取り外し方法運転席左スイッチボックス取り外し方法
ステアリングスイッチ取り外し方法運転席PWスイッチ取り外し方法
フロントエアコン取り外し方法マップランプ箇所取り外し方法
リアスライドドアPWスイッチ取り外し方法リアエアコン取り外し方法
前期モデル純正ナビ取り外し方法(※打ち替えキット内には、部材は含まれておりません)

パーツ分解、打ち替え方法編
ドアミラースイッチの打ち替え方法パワードアオフスイッチ打ち替え方法
オドトリップスイッチ箇所打ち替え打ち替え方法ルームライト箇所3連スイッチ打ち替え方法
運転席PWスイッチ打ち替え打ち替え方法ミラーコントロールスイッチ打ち替え方法
助手席＆後部PWスイッチ打ち替え打ち替え方法スタータースイッチ打ち替え方法
エアコンパネル打ち替え打ち替え方法リアエアコンパネル打ち替え方法
携帯閲覧ページQRコード
下記スイッチ及び箇所は、キットに含まれておりませんので、別途チップ単品をご購入頂き打ち替える事が可能です。
純正ナビドライビングポジション
メーカーオプション純正ナビゲーションシステム(前期モデル)
3020サイズ40チップ
※後期モデルは、使用チップサイズ、個数ともに前期とは異なりますが詳細な調査が行なえておりませんので未掲載とさせて頂いております。		ドライビングポジション
3020サイズ4チップ

フロントワイパーデアイサースイッチASF-OFFスイッチ
フロントワイパーデアイサースイッチ
3528サイズ2チップ		ASF-OFFスイッチ
3020サイズ1チップ

AC100VスイッチASF-OFFスイッチ
AC100Vスイッチ
3528サイズ2チップ		シートヒータースイッチ
3528サイズ3チップ(スイッチ一個に付き)

4WD-AUTOスイッチIPAスイッチ
4WD AUTOスイッチ
3020サイズ1チップ		IPAスイッチ
3020サイズ1チップ

4WD-AUTOスイッチIPAスイッチ
ナノイースイッチ
3020サイズ2チップ		ECO MODEスイッチ
3020サイズ1チップ
先行テスト販売協力店舗
LED打ち替えキット

LEDチップ

TOP

サイバーストークがこだわって来た品質と色味の統一が徹底管理された超拡散マイクロLEDシリーズでも使用されている、同じ素材でご提供

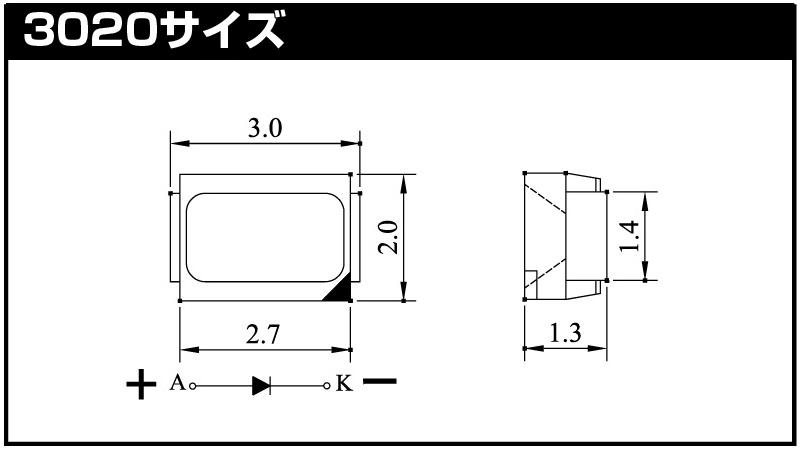

LEDチップ3020
LEDチップ3020		 5チップ入り
￥1,260(税込)

50チップ入り
￥7,875(税込)
スペック
Color：ホワイト
Vf：3.2
If：20mA
Luminous：1200mcd
Angle：120°

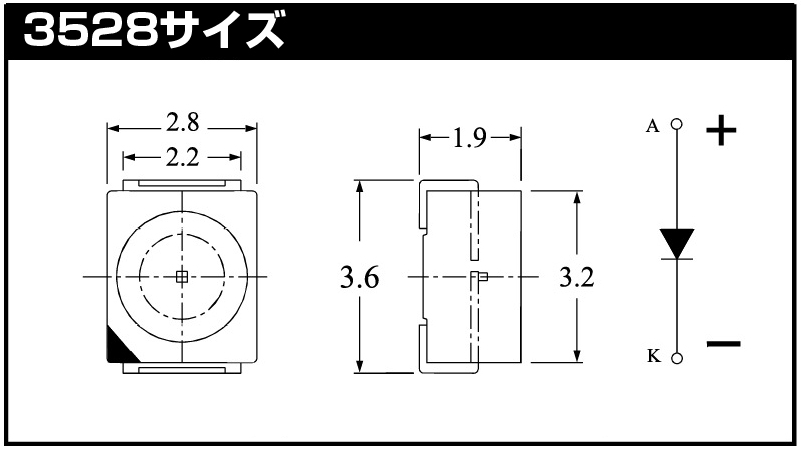

LEDチップ3528
LEDチップ3528		 5チップ入り
￥1,260(税込)

50チップ入り
￥7,875(税込)
スペック
Color：ホワイト
Vf：3.2
If：20mA
Luminous：1200mcd
Angle：120°

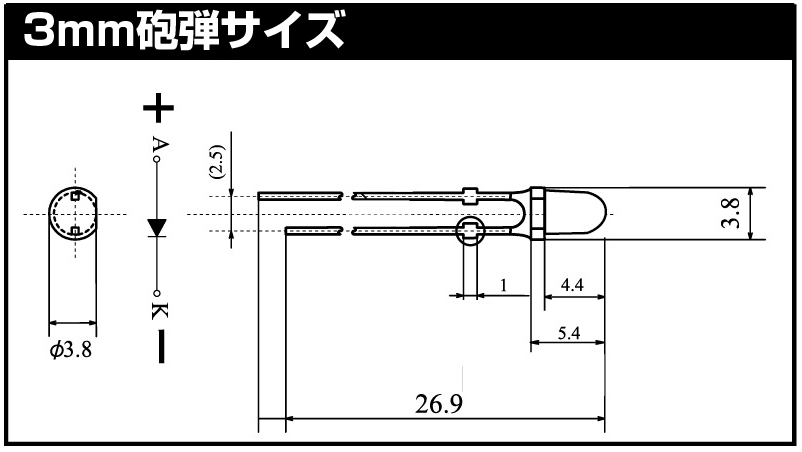

LEDチップ3mm砲弾
LEDチップ3mm砲弾		 5チップ入り
￥1,260(税込)

50チップ入り
￥7,875(税込)
スペック
Color：ホワイト
Vf：3.2
If：20mA
Luminous：3400mcd
Angle：60°

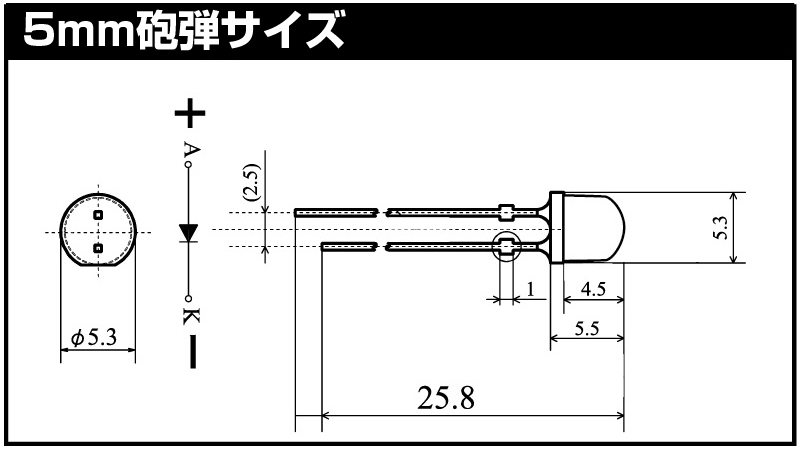

LEDチップ5mm砲弾
LEDチップ5mm砲弾		 5チップ入り
￥1,260(税込)

50チップ入り
￥7,875(税込)		 スペック
Color：ホワイト
Vf：3.2
If：20mA
Luminous：1700mcd
Angle：120°

チップの極性に関して
Anode:アノード（+）/Cathode(Kathode):カソード(-)となります。
3020サイズ／3528サイズはチップ表面かどの欠けているほうがマイナスになります。(※ただし、チップメーカーによっては逆の仕様：欠けてる方がプラスの場合も稀にございます。打ち替えを行なう場合は極性が事前に不明な箇所に関しては点灯チェックを行ない極性を確認してチップ交換を行なってください。)
3mm砲弾/5mmhの砲弾は、端子(ワイヤー)の長い方がプラスになります。

打ち替え工具

TOP

サイバーストークにて実際に使用し、安心して推奨できるパーツとなります。

LED打ち替えキット
ハンダこて(温度固定320)/goot		 ￥4,347(税込) スペック
定格電圧　AC100V 50/60Hz
消費電力　70W
温度設定　320度
絶縁抵抗　100MΩ以上(500V DC)
サイズ　全長220mm(コードアーマー除く)
重量　70g(コード除く)
電源コード長 1.5m(3芯コード・アースピンプラグ:ASモデル)
LED打ち替えキット
ハンダこて先/goot		 ￥672(税込) こて先
LED打ち替えキット
ハンダこて(温度調節可能)/HAKKO
こて先、こて先交換用ナット＆パイフも含む

打ち替え作業以外にも、シャーシ、大型コネクタ、トランスなど高熱容量はんだ付け可能な多用途タイプ		 ￥7,560(税込) スペック
定格電圧　AC100V 50/60Hz
消費電力　47W
温度設定　240.310.360.410.460.540度
アース抵抗　2Ω以下
サイズ　全長233mm
重量　68g
プラグ形状 平型プラグ
こて先
ジョイント


※メーカー欠品中に付き、次回入荷は4月下旬となります。
LED打ち替えキット
コテ台/HAKKO		 ￥1,428(税込) スペック
高さ調節可能。（20mm）
ベース寸法 / 82(W)×95(D)mm
重量 / 500g
LED打ち替えキット
ハンダ吸い取り線/HAKKO		 ￥378(税込)
LED打ち替えキット
ハンダ吸い取り機/HAKKO		 ￥1,680(税込) スペック
吸入量 12cm3 (12c.c.)
LED打ち替えキット
ハンダ(2.5m)(5.4g)/ORIGINAL		 ￥378(税込) スペック
成分 すず60％:鉛40％
フラックス含有量：1.8％
融点：183度〜190度
太さ：0.6mm
LED打ち替えキット
ピンセット/ORIGINAL		 ￥315(税込)
