「GRヤリスRCキット」 JOYN SMART STATION GR Yaris RC KIT

Olasonic オラソニックサウンドを車で聴ける。

まるで純正品のようにスマートにインストール!

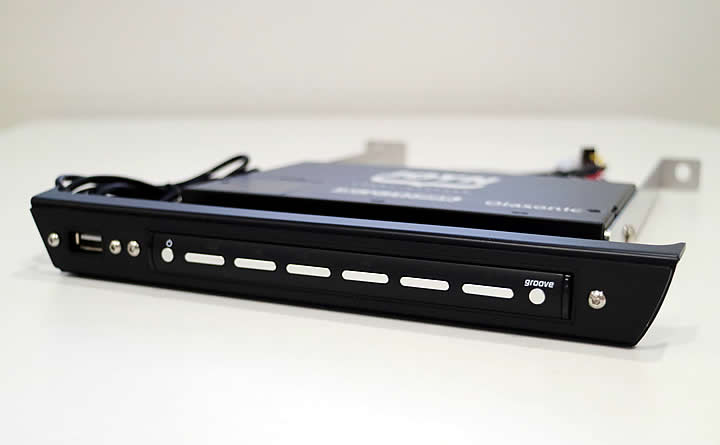

GRヤリスRCキット[J001-RC]

【お知らせ】
在庫有り
平日(月~金)14時までに決済済みもしくは代引きの場合は当日出荷。



Bluetoothでスマホ音源を楽しめる!&カーナビアプリでナビも同時に!ハンズフリー通話やLINE通話も可能♪USB充電機能付き専用ハーネスで車両側配線とカプラーオン接続で取付簡単

〇保安基準適合 〇電波法 技術基準適合
T:A16-0002005 R:005-101173

これまで音質に定評をいただいてきたJOYN[J001-BK]だから、フルレンジ2スピーカーのシンプルな構成のRCだって、ホームオーディオのような量感豊かなサウンドをお楽しみ頂けます。

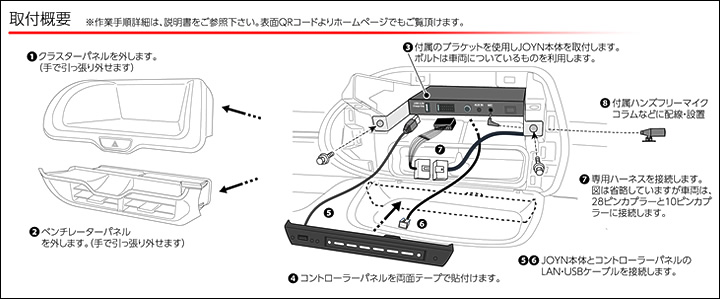

【専用キットだから取付も悩みません】

  1. JOYN[J001-BK]を専用コネクタで車両配線に接続
  2. JOYN[J001-BK]を専用ブラケット(金具)で取り付け
  3. 専用設計のコントローラー(操作部)を小物入れに貼付けし、本体とLANケーブルで接続

※作業目安1時間

■GRヤリスRCキット 実車取付け編

■GRヤリスRCキット 内容物紹介編



GR ヤリスRC キット 品番:J001-RC JAN:4562205065209
価格:59,950円(税込)

  • [ 外形寸法 / 重量(約) ]
    ・本体寸法・・・(W)178mm(H)25mm(D)120mm
    ・コントローラー寸法・・・(W)150mm(H)24mm(D)25mm
    ・質量・・・618g(コード含まず)
    ・動作温度範囲-20℃~+60℃
    ・保存温度範囲-30℃~+85℃
  • [ 内容物 ]
    ・本体 ・コントローラー ・コントローラー固定ブラケット
    ・本体-コントローラー接続用LANケーブル ・電源ハーネス
    ・USB充電コード ・ハンズフリーマイク ・ねじセット
  • [ アンプ / オーディオ部 仕様 ]
    最大出力:25W×4ch
    定格出力:22W×4(50Hz~20.000Hz、5%THD、4Ωload、Both Channel Driven)
    周波数特性:5Hz~40.000Hz(AUX IN 時)
    負荷インピーダンス:4Ω(4Ω~8Ω使用可能)
    サブウーファーアウト最大出力レベル:2.1V
    出力インピーダンス:1KΩ
    ラウドネスコンター:10dB(60Hz)6.5dB(10kHz)(ボリューム:-30dB)
  • [ サブウーファー出力 ]
    カットオフ周波数:200Hz
    スロープ:-12dB/oct
  • [ Bluetooth 部 仕様 ]
    Bluetooth Ver.:3.0+EDR
    出力:最大+4dBm(Power class2)
    対応プロファイル:A2DP1/AVRCP/HFP
    スマートフォンがマナーモード、消音モードの場合は音声が出力されない場合があります。
    対応コーデック:SBC
  • [ USB 部 仕様 ]
    DC5.0V 2.1A 充電専用
  • [ 技術基準適合証明等 ]
    技適マーク [T]A16-0002005 [R]005-101173

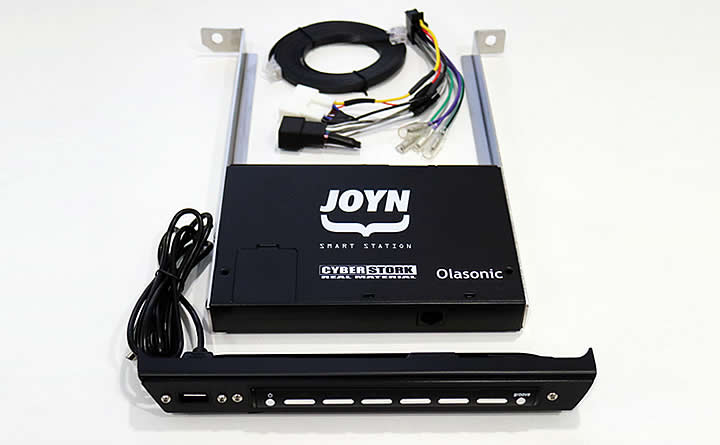

【キット内容】
JOYN 本体 / コントローラーパネル(USB・両面テープ組込済) / 専用ブラケット(取付金具) / JOYN 本体&コントローラーパネル接続用LAN ケーブル / 専用オーディオ電源ハーネス / ハンズフリー用マイク / ネジ類 / ウレタンフォーム(カプラー異音防止対策用) / 脱脂クリーナー
取扱説明書・取付手順書
≪取付に必要な全てがセットです≫

※部品単品販売はお問い合わせください。

【製品仕様について】
本製品ご使用の際、ステアリングスイッチでの操作はできません。


J001-RC 取付手順書はこちら(PDF)

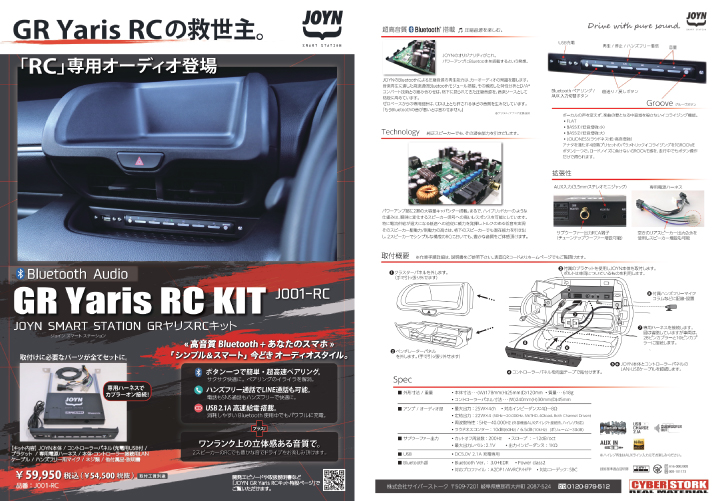

GRヤリスRCキット リーフレット(PDF)

ラジオも聞けますよ

ラジオを聞きたい方。2つの方法で実現できます。

  1. スマホアプリのradiko(ラジコ) を使用する。
  2. ポータブルラジオを利用する。
    3.5㎜ステレオ出力(イヤホン出力)をJOYN本体のAUXに入力して利用する。
    3.5㎜オスオスのコードをご用意ください。

業務販売について

この度は弊社製品にご関心もっていただき、業務販売として弊社製品の拡販もご検討いただきましたこと感謝申し上げます。弊社製品は、下記代理店様より販売いただいております。

詳細はこちら

GRヤリスRCキット「開発過程」

2021年1月31日に発売した「GRヤリスRCキット」。
デザイン構想、現車確認、試作と開発過程をお伝えします。

競技車ベースで作られたGRヤリスRC。
シンプルな設定のため、オーディオレス車として販売されています。
競技場への道中や普段乗りとして購入される方々からのオーディオ需要があるのも隠せない事実。

民生品のBluetoothオーディオを検討されている方からは、耐熱、耐振動から民生品の車載利用での耐久性を心配される声も多数。

余談ですが、
86RCと違い、オートエアコンがオプション装備可能で乗用車としても快適に乗れるRC。
シンプルなオプション設定、ラリー用の小径ホイールを考慮した16インチブレーキは、スタッドレスタイヤのインチダウン装着も可能にし意外と実用的だと耳にします。

そんな神コスパなどと謳われるRC。検討されてる方も多いようですね。
しかし、オーディオが付けられないことでRC購入をあきらめかけている方もみえると、RC発売開始直後からJOYNが付けられるかとの声が寄せられました。

電源とスピーカーさえあれば取付可能なJOYN SMART STATION。
GRヤリスRCのためのJOYNと言っても過言ではない状況。

期待と不安の中での開発スタート

2メーカー公開情報としては2スピーカー搭載。
しかし、「8インチディスプレイオーディオ、販売店装着オプションナビは装着できません」と発表されています。

他に何かオーディオの設定はあるのか?配線は?
各所に問い合わせても詳細が不明…。

取付キット化のためのデザイン構想

9月。現車もない、オーディオ周辺部品もまだ購入できない…。
取付スペースの確保はできるのか?固定は?カプラーオンで取付実現可能か?

よし、まずはコントローラーの設置場所の検討から始めよう。

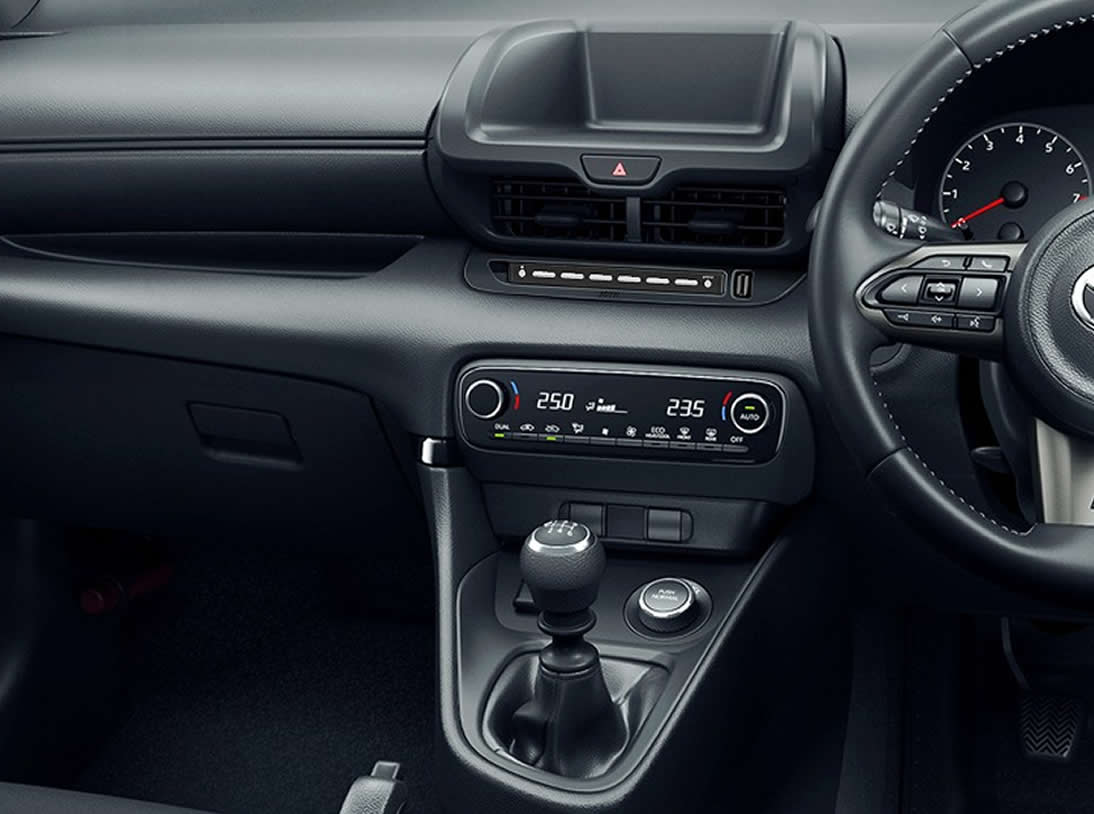

そうしてできたデザイン案。

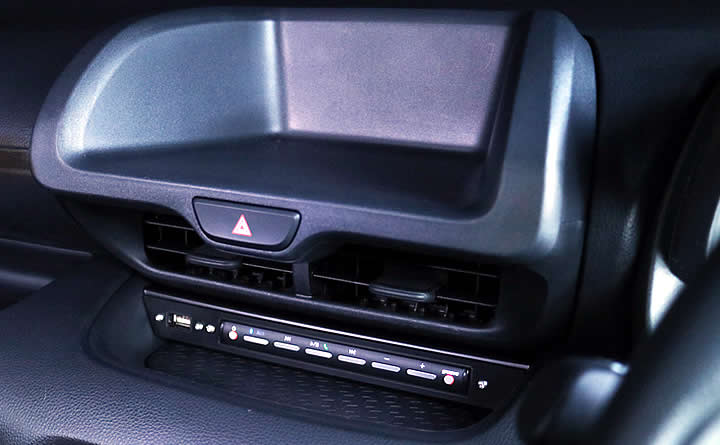

3連メーター取付など競技ベースのカスタムを考慮し、従来ディスプレイオーディオスペース(ハザードスイッチの上部)がフリーになるように設計検討。インテリアに馴染んでます。

現車確認の実現!

競技車両としていち早くRCが納入されているケースがあるという情報のみ耳に届くが、本当なのか…。RCの供給が一般に始まるのを待つしかないのか…。

10月初旬。

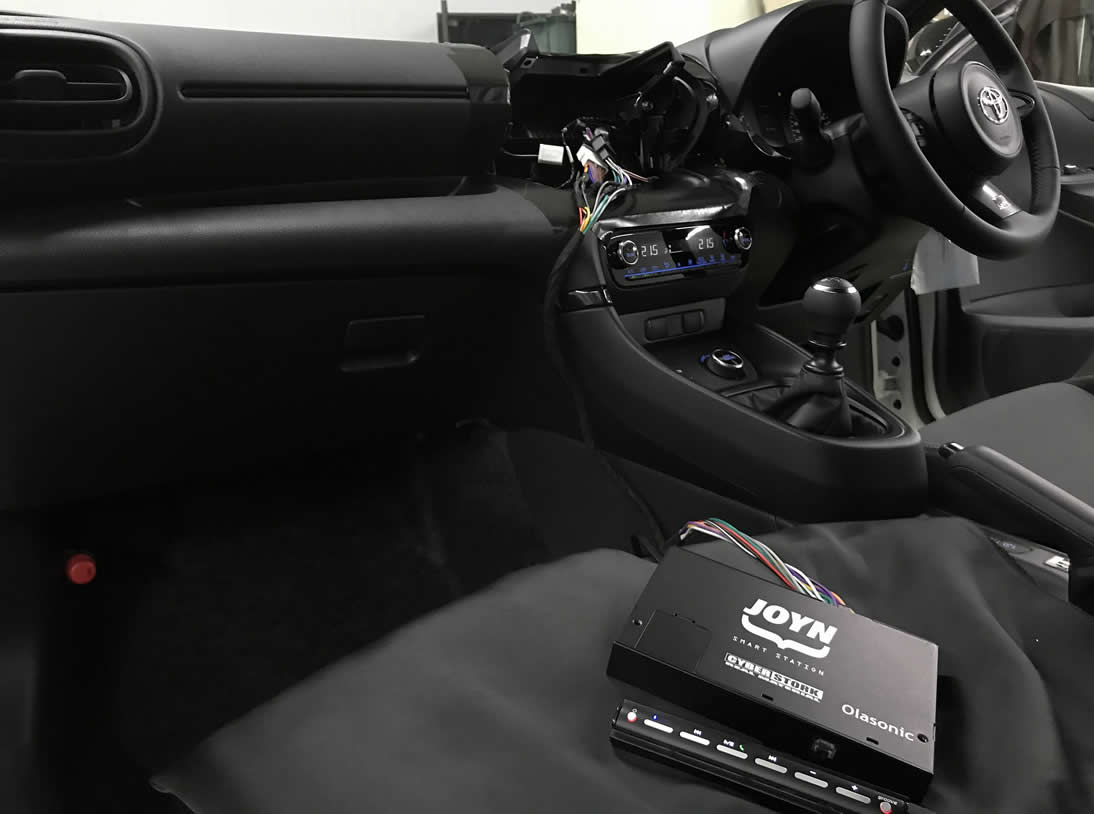

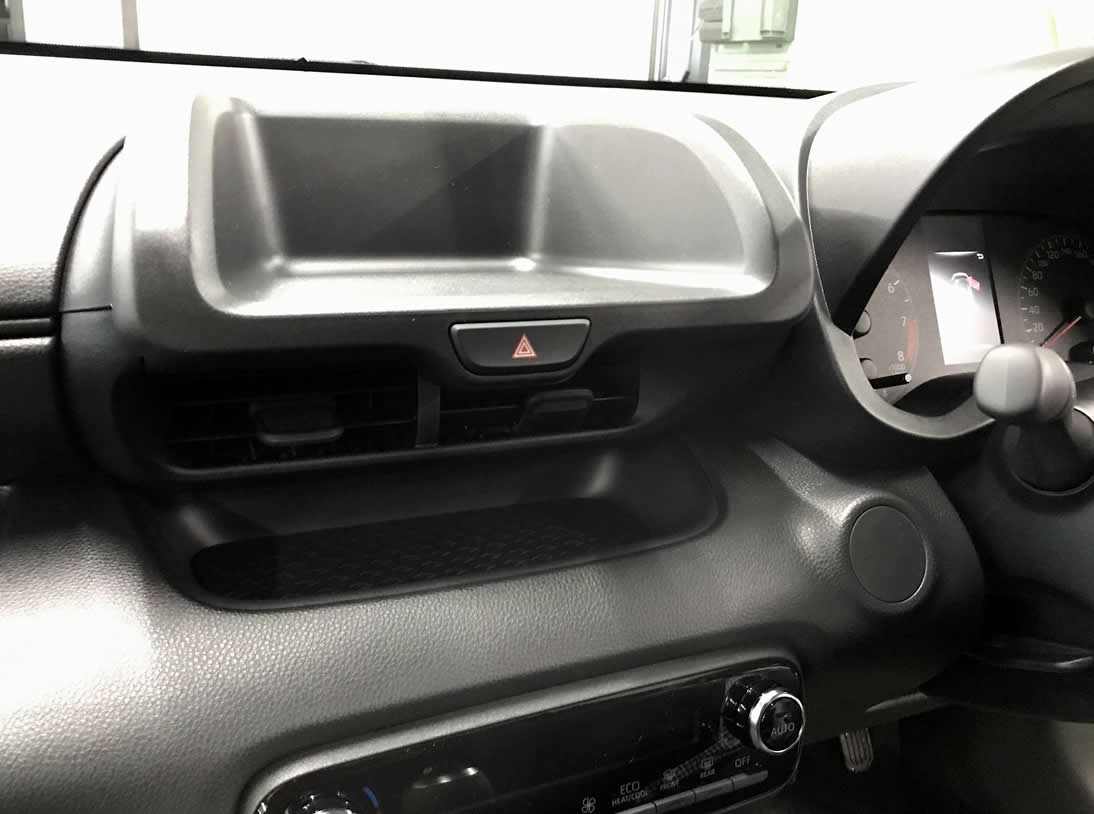

株式会社キャロッセ(クスコ)様のご好意により、RCの現車確認が実現!

ちなみにクラスターパネルと、ベンチレーター(吹き出し口)パネルは、パコパコっと引き抜くだけで外せます。JOYNの取付も簡単にできそうな予感。

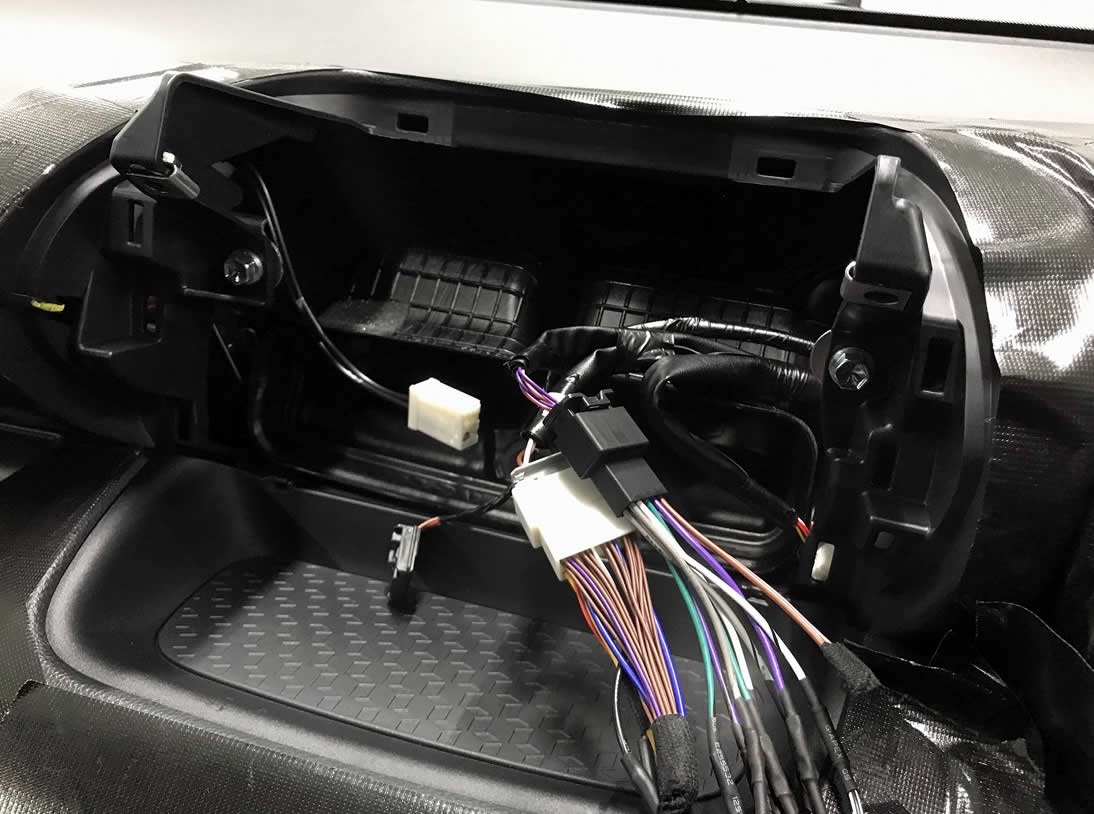

カプラーの確認。カプラーの種類もDAに使用されているすべてがそろっていない模様。
オーディオ系のカプラーも歯抜けのピンがが多く最低限。まさにJOYN向き!専用カプラーを有する弊社ならではのカプラーオン接続が実現できることを確認!

これはいろんな車につけるたび変わらず訪れる一瞬です。鳴ると分かっていても感動します。「出音OK!」。
JOYNは2スピーカーでも音質良く鳴ってくれました。素直な良い音です。これでRCらしいスマホベースのシンプルな使い方が実現できます。ハンズフリー通話もできますよ。
そうだ!JOYNのリア出力2chはギボシ化して残しスピーカー増設を可能にしておけば…などと考えたり。サブウーファー出力も装備したJOYNなのでシステム拡張もできます。

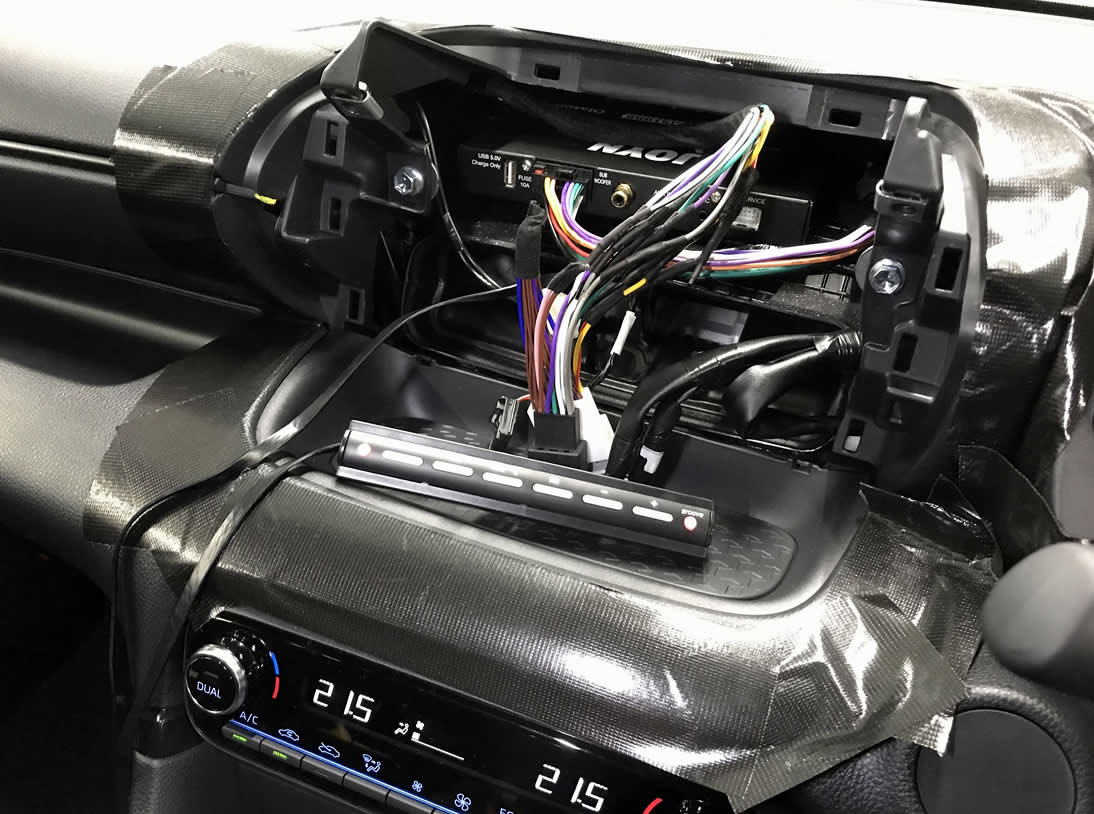

JOYNの本体ここに設置できるな、とか、でも1DINデッキは無理だな、とか、配線の長さはどれくらいでいいな、とか、このボルト穴活用してブラケット作れば安全に固定できるな、とかコントローラーのLANケーブルを通せる隙間があるなとか、コントローラー設置場所の採寸とかを行ったわけです。

コントローラーパネルの試作

試作品の実車でのフィッティング風景が、画像取り忘れるほどの集中した作業だったため…というスピード感が必要だった試作製作。その理由がGRマガジンvol.05取材。
詳しくはGRマガジンvol.05を♪

11月発売 XaCar特別編集 GR Magazine vol.05に特集されています。

情報更新:2020年11月4日(水)

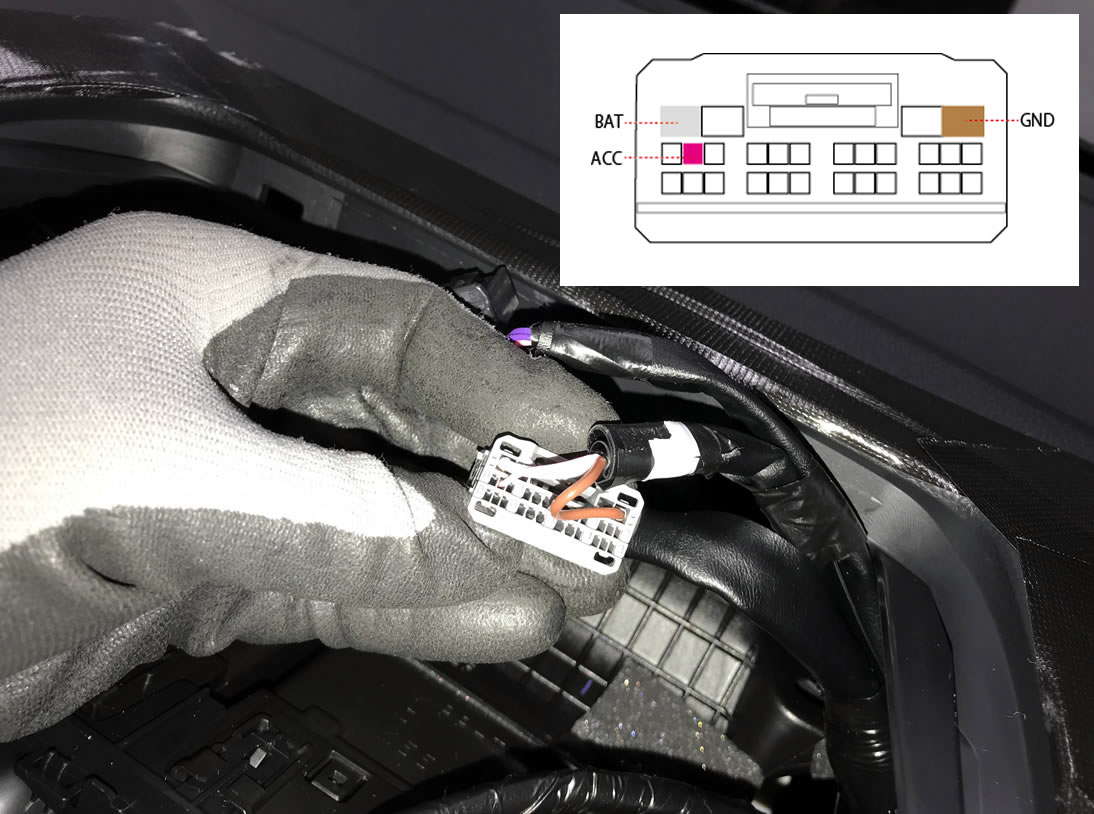

28ピンカプラーにはBAT常時電源、ACC電源線、GNDアース線が装備されています。

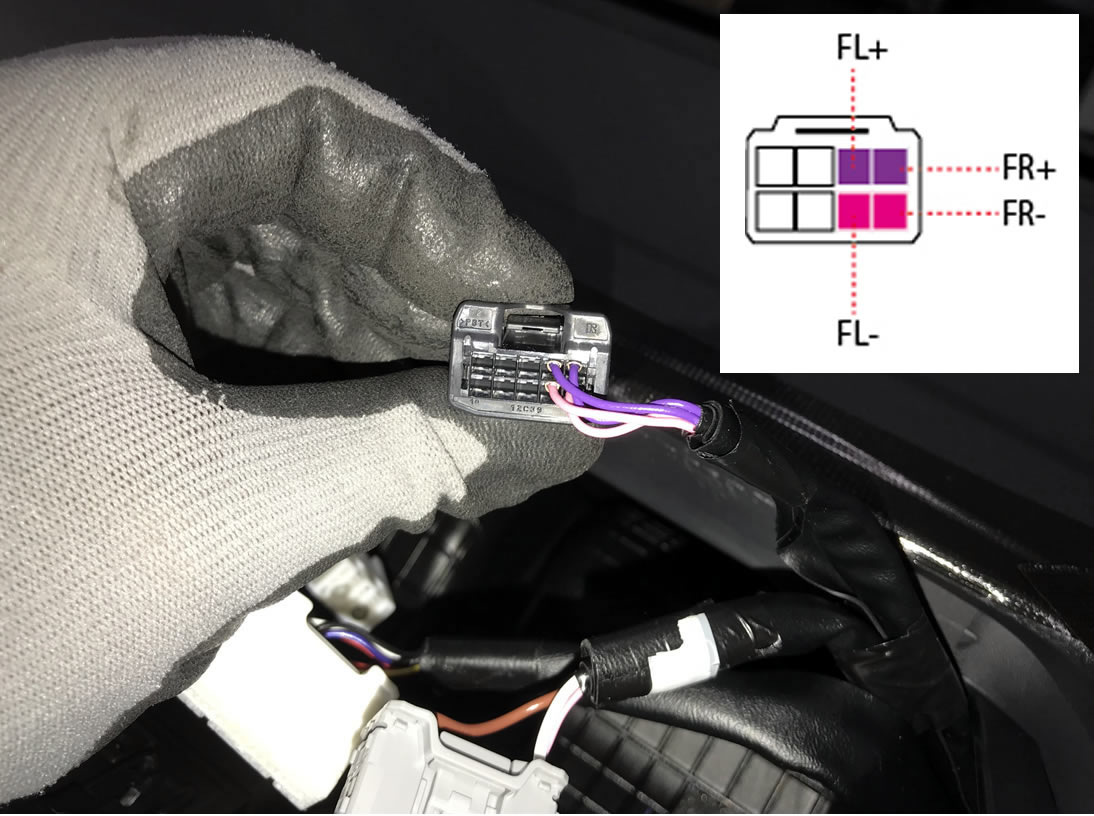

10ピンカプラーにはフロントスピーカーの左右の配線が4本

情報更新:2020年11月12日(木)

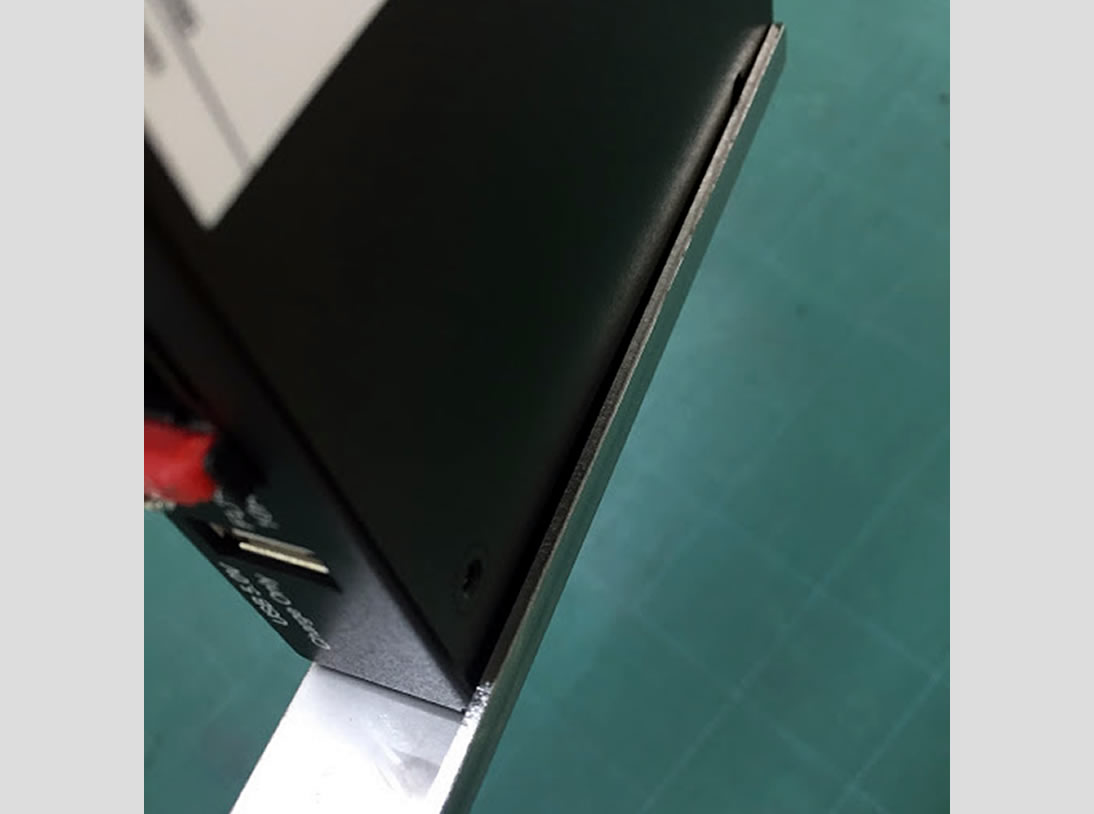

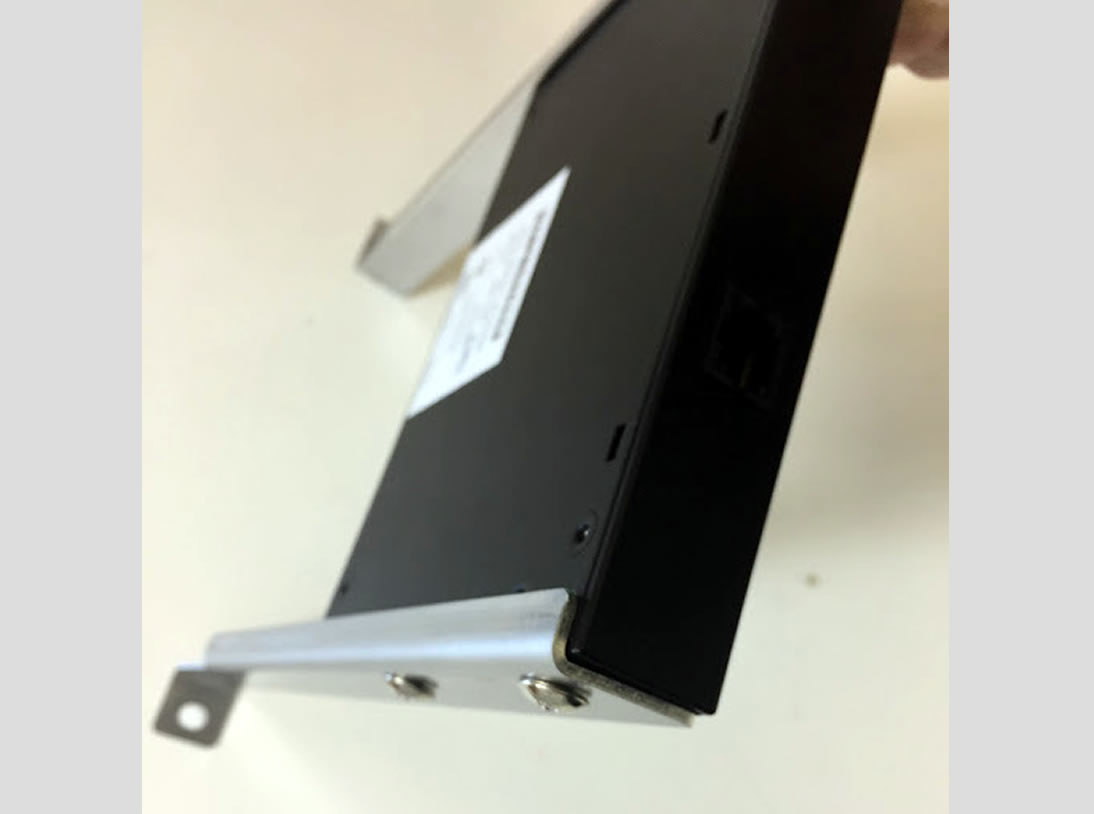

ハードな走りにも対応するために
取付ブラケットを専用設計しています。

情報更新:2020年11月16日(月)

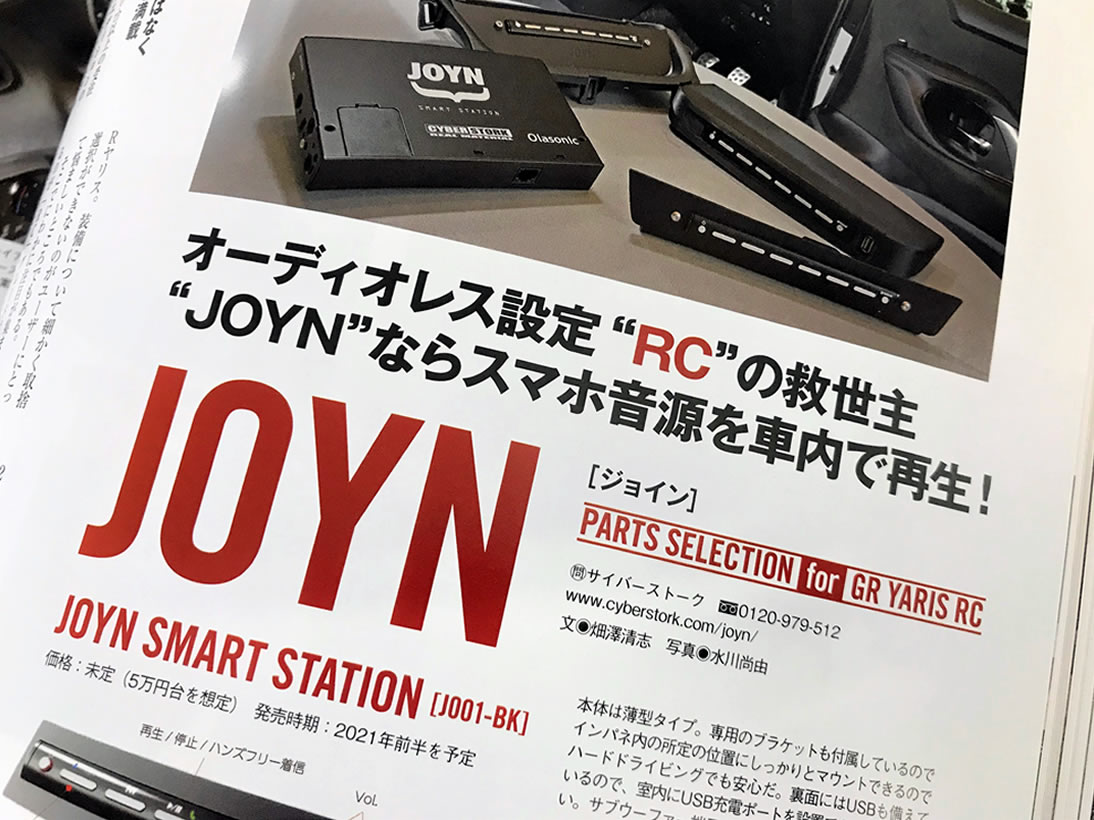

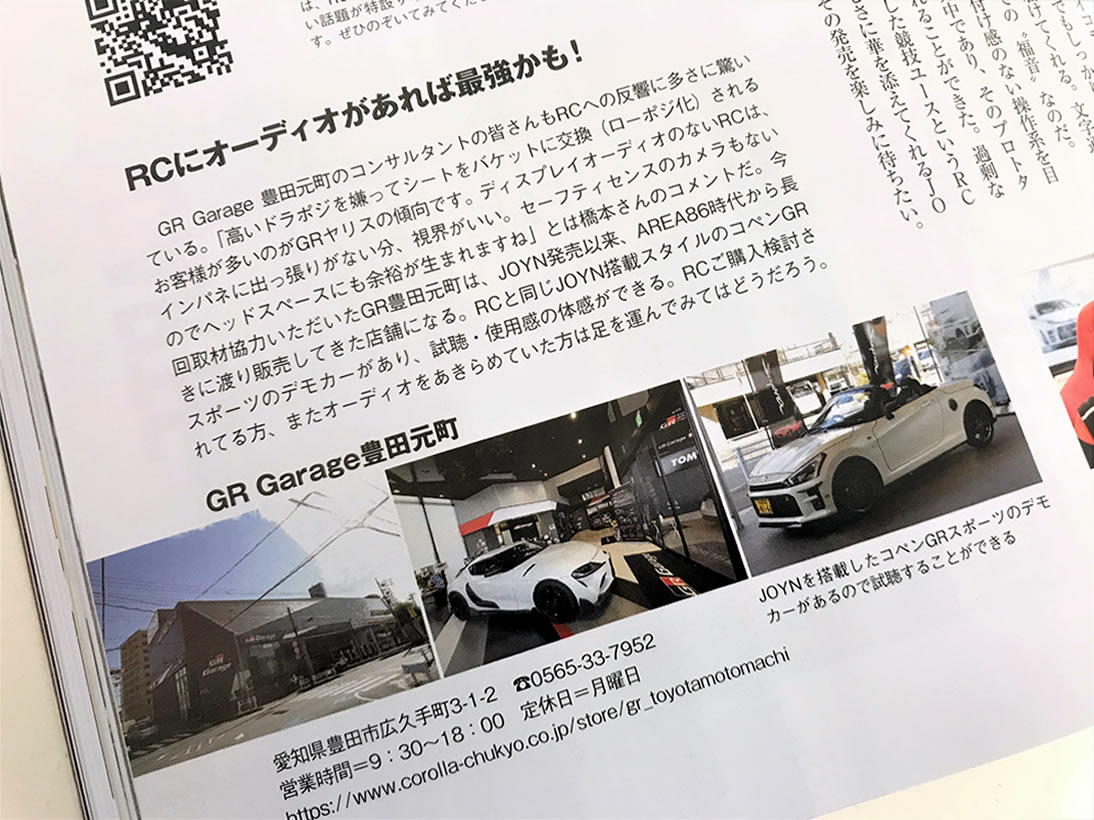

11/16発売の「XaCar特別編集 GR Magazine vol.05(交通タイムス社)」に掲載されています。
(ちょっとチラ見せ…続きはGRマガジンをご覧ください♪)

今回取材協力いただいた「トヨタカローラ中京GR Garage 豊田元町」には、同じJOYN搭載スタイル&同じBluetoothオーディオ仕様の、JOYNコペンキットを体感できる、コペンGR-Sデモカーがございます。

試聴・使用感の体感が「いつでも可能」です!
簡単ペアリングですぐに、お好みの曲で体感できます。
ナビアプリを同時起動させて、その使用感も確かめてみるのも良いのでは♪

RCご購入検討中の方や、RCご購入後もオーディオが気になる方は、是非一度体感してみて下さい。

情報更新:2020年11月18日(水)

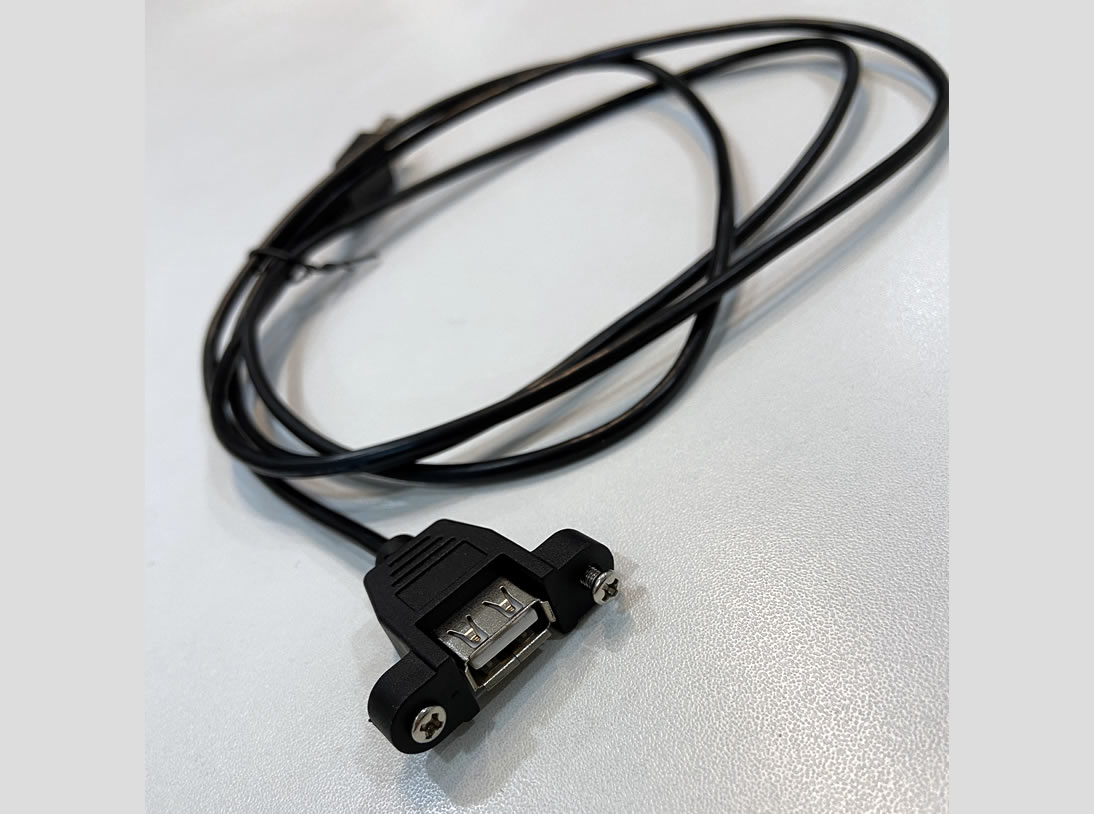

GRヤリスRCグレードにはUSBオプション設定がございませんので、
5V 2.1A 仕様のUSBポートも装備します。

情報更新:2020年11月27日(金)

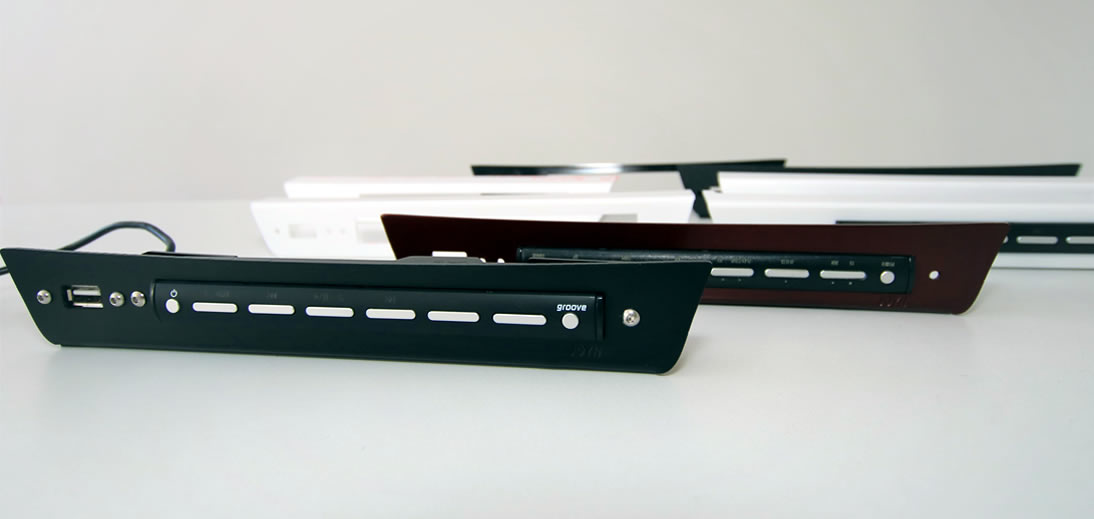

コントローラーパネルを多種、多色試作中

情報更新:2020年11月28日(土)

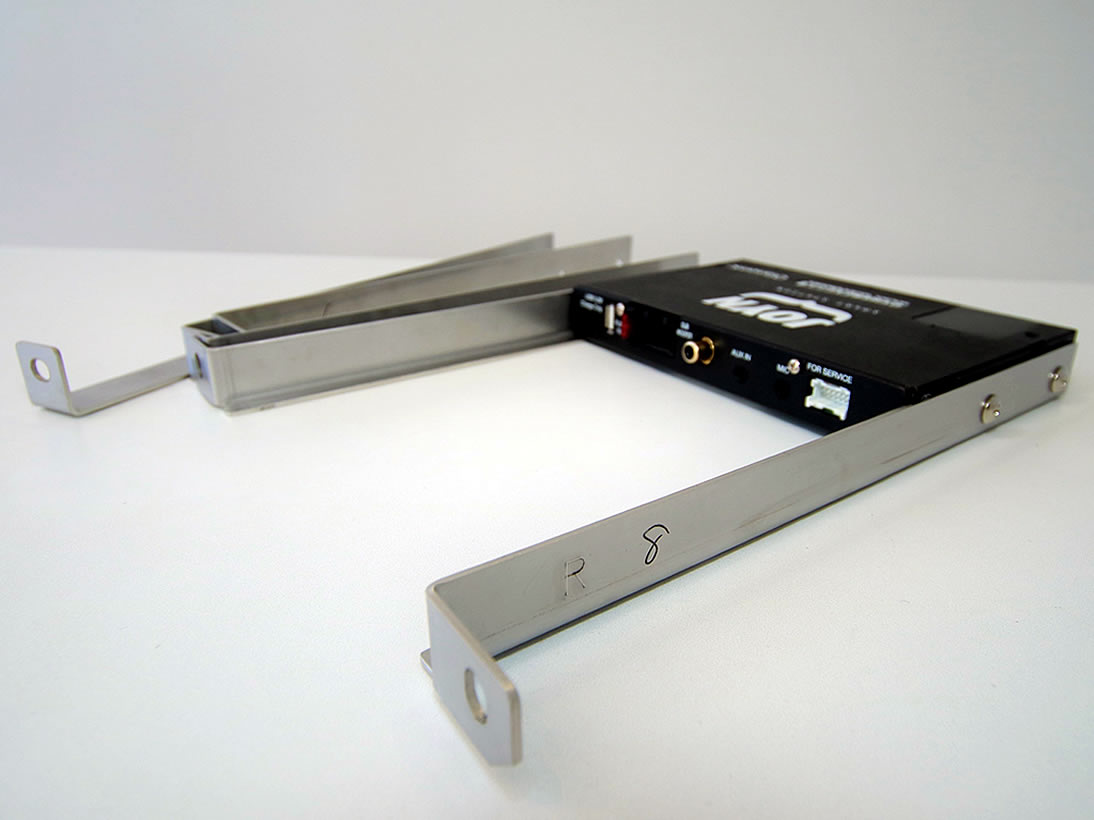

専用ブラケットのトライは8回目

情報更新:2021年2月13日(土)

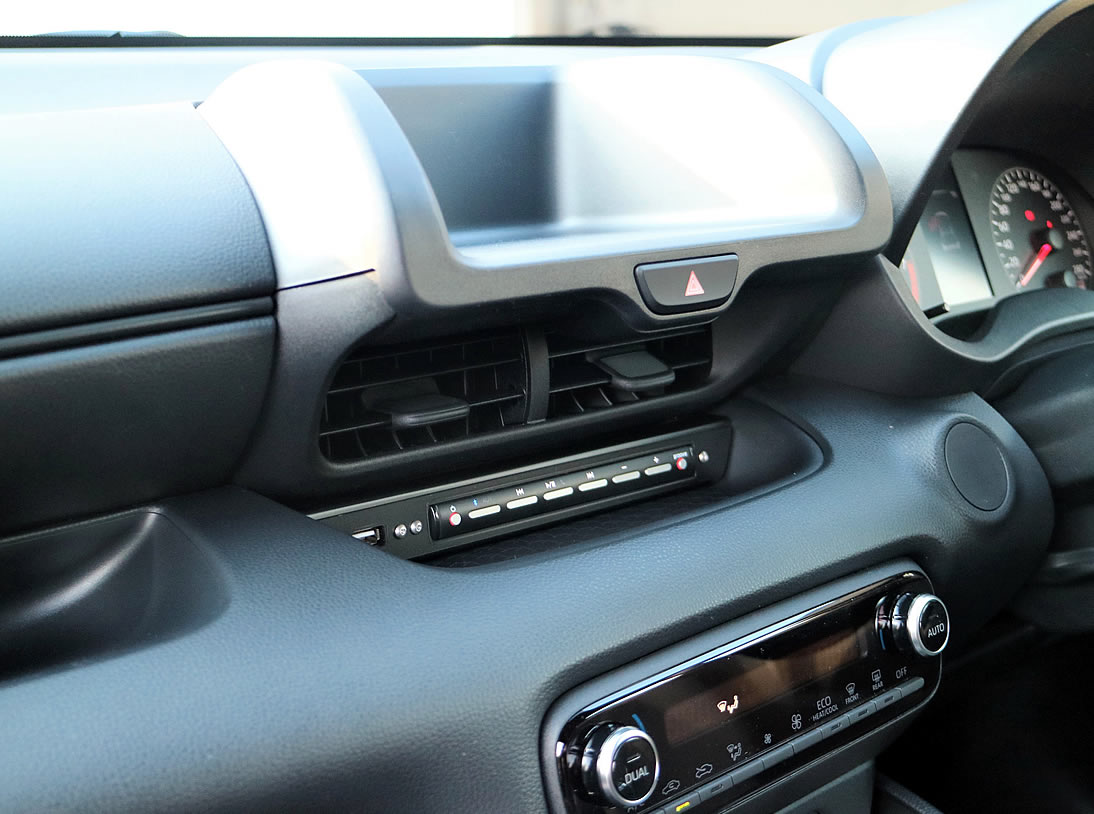

インストール完了です

社外ナビ・オーディオ取付用 電源・スピーカー線取り出し中間ハーネス発売

※ご使用には注意点がございます。必ず下記【ご注意点】をご確認の上ご購入下さい。

どうしてもナビを取り付けたい。どうしたら取り付けられますか?という、お問合せ多数に付き、ご参考までに情報掲載致しました。

GRヤリスRC ナビ取付け方法

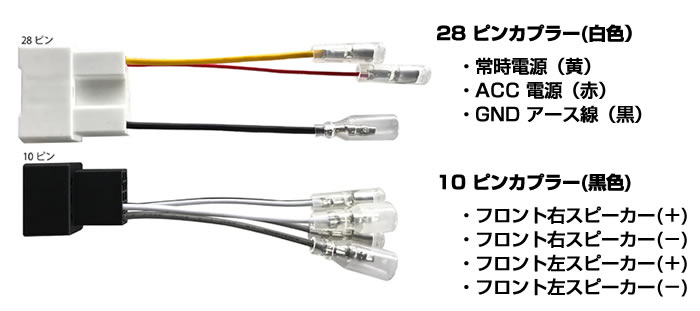

GRヤリスRC用オーディオハーネス(28ピン/10ピン)
品番:RC2810 JAN:4562205065223

GRヤリスRCグレードに、社外ナビ・オーディオ取付け際、車両側28ピン/10ピンカプラーからの、電源及びフロントスピーカー線取り出し用28ピン/10ピンハーネスです。ナビ・オーディオ側のハーネスとはギボシ接続します。

※GRヤリスRCグレード専用品です。ヤリスカップカー非対応。
※ご購入前に必ず下記【ご注意点】をご確認ください。

価格:¥3,300(税込)

  • [ 外形寸法 / 重量(約) ]
    ・本体寸法・・・(W)178mm(H)25mm(D)120mm
    ・コントローラー寸法・・・(W)150mm(H)24mm(D)25mm
    ・質量・・・618g(コード含まず)
    ・動作温度範囲-20℃~+60℃
    ・保存温度範囲-30℃~+85℃
  • [ 内容物 ]
    ・本体 ・コントローラー ・コントローラー固定ブラケット
    ・本体-コントローラー接続用LANケーブル ・電源ハーネス
    ・USB充電コード ・ハンズフリーマイク ・ねじセット
  • [ アンプ / オーディオ部 仕様 ]
    最大出力:25W×4ch
    定格出力:22W×4(50Hz~20.000Hz、5%THD、4Ωload、Both Channel Driven)
    周波数特性:5Hz~40.000Hz(AUX IN 時)
    負荷インピーダンス:4Ω(4Ω~8Ω使用可能)
    サブウーファーアウト最大出力レベル:2.1V
    出力インピーダンス:1KΩ
    ラウドネスコンター:10dB(60Hz)6.5dB(10kHz)(ボリューム:-30dB)
  • [ サブウーファー出力 ]
    カットオフ周波数:200Hz
    スロープ:-12dB/oct
  • [ Bluetooth 部 仕様 ]
    Bluetooth Ver.:3.0+EDR
    出力:最大+4dBm(Power class2)
    対応プロファイル:A2DP1/AVRCP/HFP
    スマートフォンがマナーモード、消音モードの場合は音声が出力されない場合があります。
    対応コーデック:SBC
  • [ USB 部 仕様 ]
    DC5.0V 2.1A 充電専用
  • [ 技術基準適合証明等 ]
    技適マーク [T]A16-0002005 [R]005-101173

【ご注意点】
※GRヤリスRCグレードはオーディオレス設定車のため、電源及びフロントスピーカー線以外の、ナビに必要な配線が、車両側カプラーに配置されていません。本製品を利用した場合にも、ナビ機能に必要な配線の追加加工が必要になります。
(例)車速信号はメーター裏コネクター等から、その他パーキングブレーキ信号・リバース信号・イルミネーション信号等、ナビ機能に必要な信号を、車両の別の場所から別途取得が必要です。

※本製品は、あくまでも車両側に配備されている28ピン/10ピンカプラーのみに対応したハーネスです。ご理解の上ご使用下さい。
※J001-RC ジョインスマートステーションGRヤリスRCキットには、専用のハーネスが付属されています。本製品は必要ありません。

コメント欄(現在は終了しております)

開発進捗情報を随時更新していきます!お楽しみに。
この特設ページは、開発進捗情報・発売情報を皆様と共有しながら、開発を進めていこうという新しい試みのページとして開設、皆様が参加できるコメント欄を用意しておりましたが、現在は終了となっております。ご了承下さい。
ご参加いただいた皆様ありがとうございました!
