GRヤリスRC ナビ取付け方法

投稿日:2021/02/22 更新日:2021/04/22

GRヤリスRC用のオーディオJOYNでなくても良くない?

また、どうしてもナビを付けたいという声も届いております。

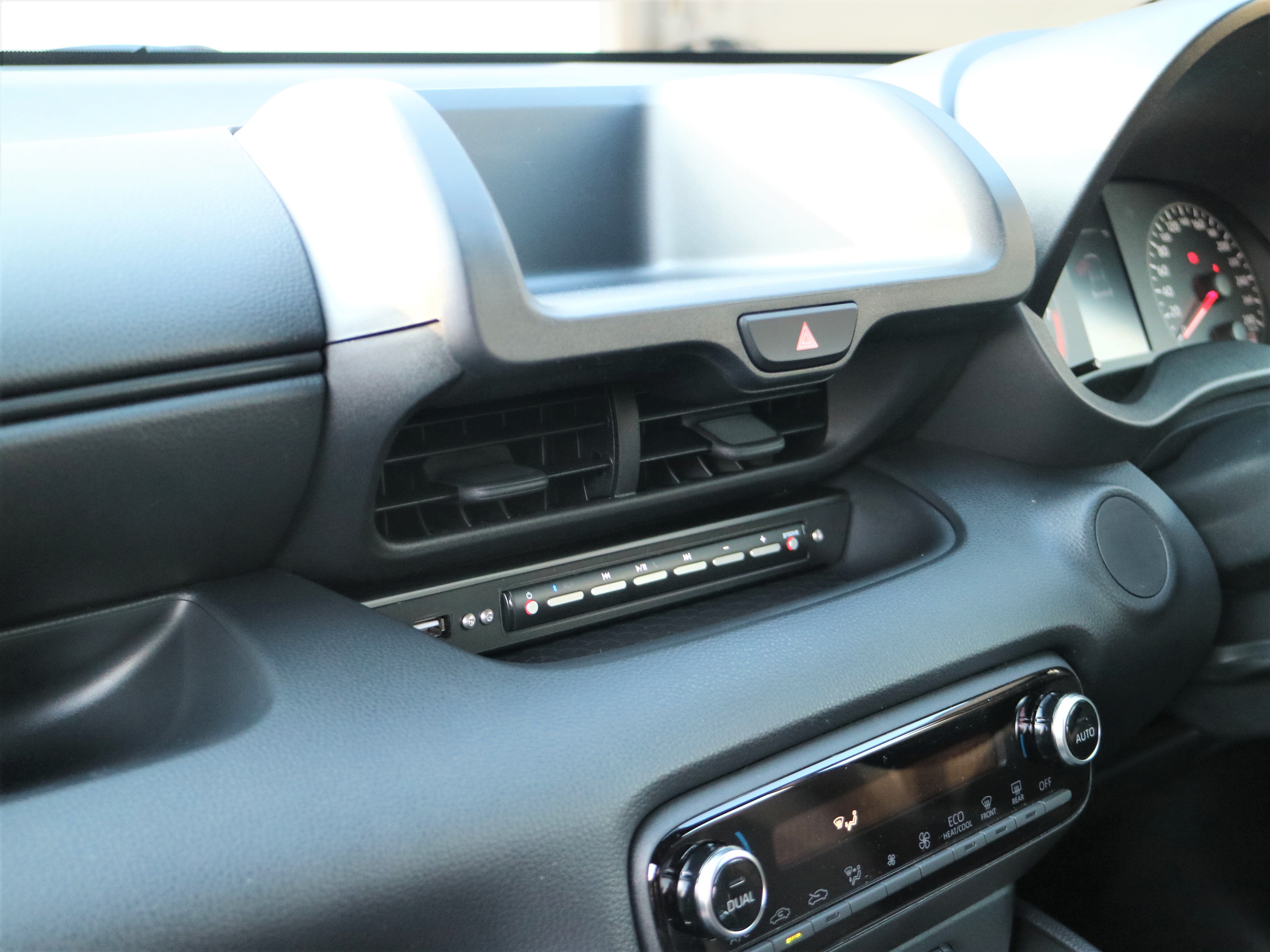

RCは、オーディオ配線は車両側に装備されていますが

ナビに必要な配線がカプラーに配置されていないために

弊社のRC対応オーディオハーネスを利用した場合にも(2021.4.30発売予定。品番RC2810 税抜定価3,000円)

追加の配線加工が必要になります。

弊社が提供予定の

●28pin&10pinカプラーハーネスにて

下記内容がご利用頂けます。

●28pinカプラーハーネス
常時電源(黄)、ACC電源(赤)、GNDアース線(黒)

●10pinカプラーハーネス
フロント右スピーカー(+)(灰)
フロント右スピーカー(-)(灰黒)
フロント左スピーカープラス(+)(白)
フロント左スピーカー(-)(白黒)

 それ以外の配線は

別途引き回しが必要です。

車速は、メーター裏の配線から取得可能です。

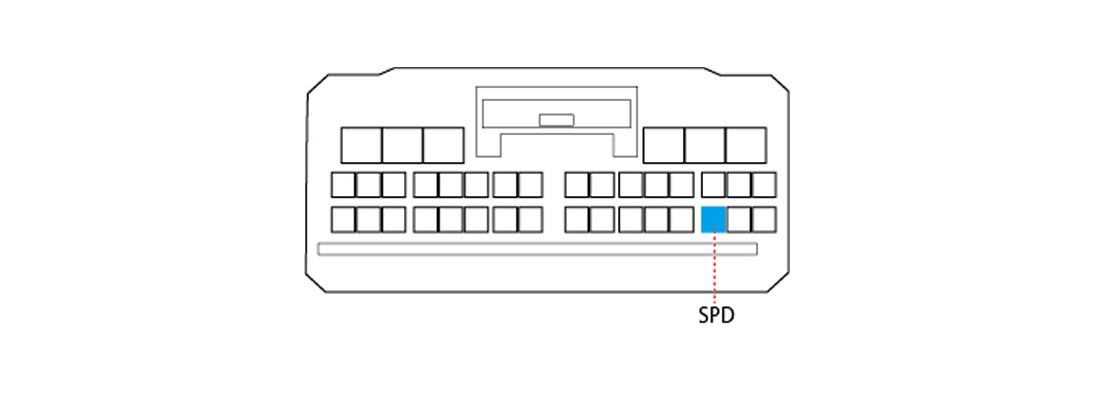

メーター裏 38pin コネクター
36pinが車速信号

パーキングブレーキ信号

リバース信号

イルミネーション信号は、車両の何れかの箇所から取得が必要となります。

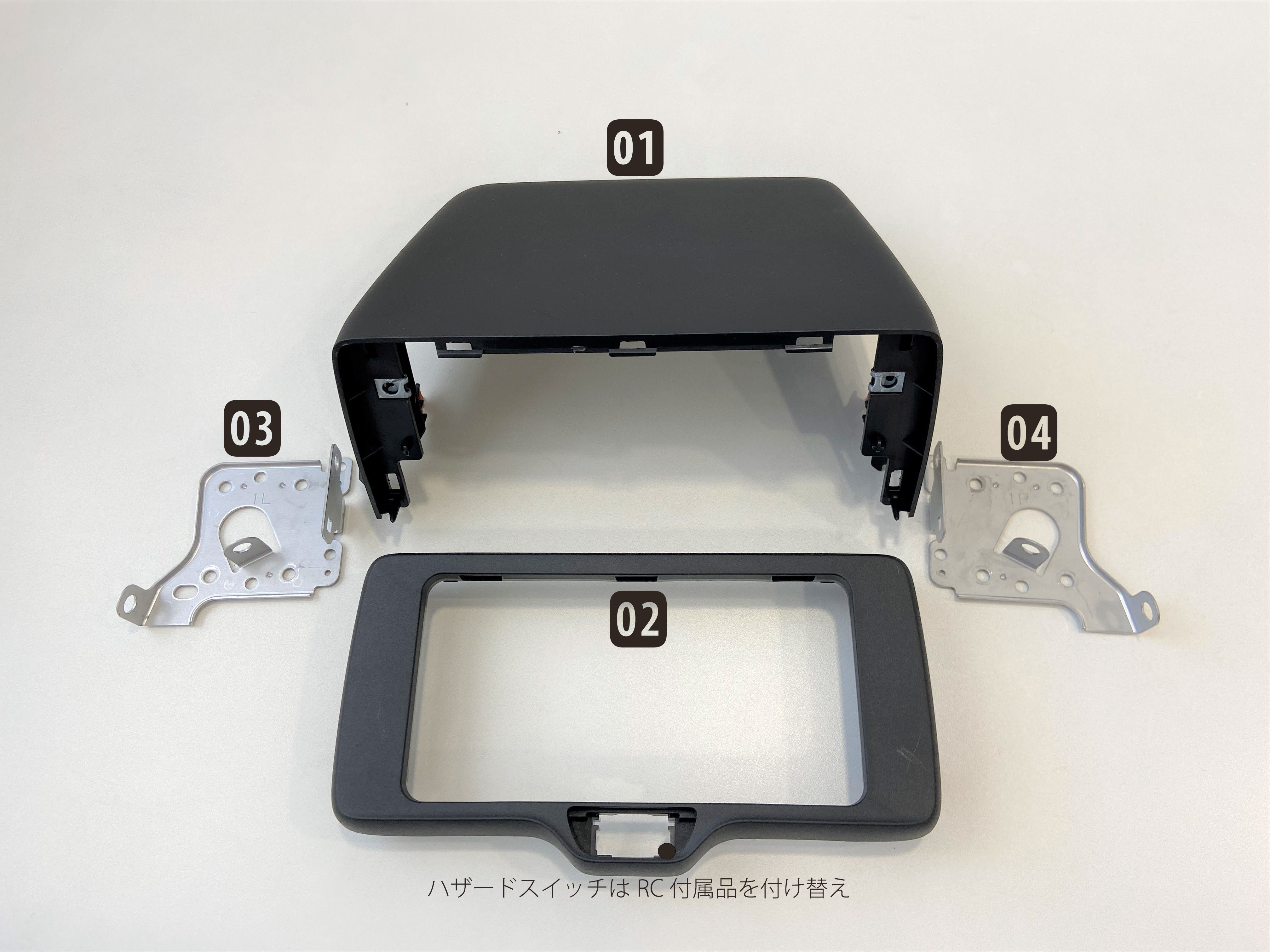

ついで、2DINワイドナビ(左右200mm)を装着する際に必要となる

純正部品類です。(弊社での取り扱いはございません。)

①インストルメントクラスターフードパネル
部品番号55420-52230  定価11400円

②インストルメントクラスターパネル
部品番号55405-52E00(枠下ハザードスイッチはRC付属品を移植)
定価5700円

③ラジオレシーバーブラケットL側
部品番号86212-52390 定価1340円

④ラジオレシーバーブラケットR側
部品番号86211-52390 定価1340円

フランジボルト×2(2本はRCに付属している)部品番号91673-80616
スクリュー×2部品番号93568-55014

その他ナビ側付属品を利用する物として

ナビをブラケットに固定するネジ
ナビのアンテナ変換コネクタ

アンテナ配線は、車両側に装備されています。

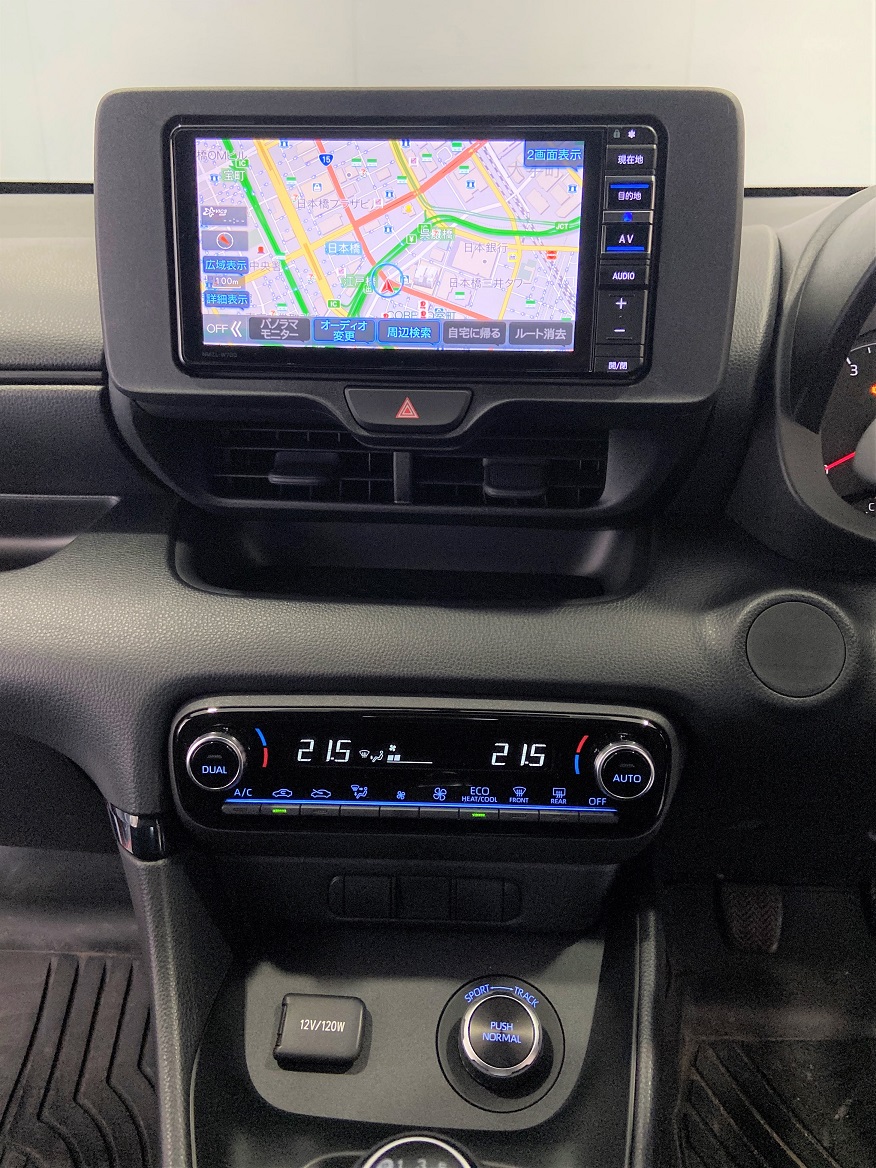

装着例。バックカメラも引き回し連動させることでモニターに映し出すことが可能。

物理的にナビを装着することは可能です。
