JOYN DSP AMPLIFIRE JDA-C7 Bluetooth 搭載/DSP 内蔵パワーアンプ

純正システムのままで音質向上
&
最適な設定をプリインストール

J001-BK で培われた音作りをもとに、各自動車
メーカーの純正システムにあわせ、どのリスニ
ングポイントで聴いても満足いただけるよう最
適化した音質チューニングでお届けいたします。
DSPのイメージの画像

ダッシュボード上に臨場感溢れる音像が出現

音像

・ルームミラー下に定位するようタイムアライメントを設定。

・スピーカーに張り付いた音が前席・後席どこで聴いても前方定位。

・乗る人みんなに気持ちよく聴いていただけるような設定を採用しています。

音質はこだわりのラウドネス

走行中もしっかり聴こえて気持ち良いラウドネス音質を工場出荷状態工場にて設定。

ラウドネス

・異なる周波数の音を鳴らした時に人が等しく感じる音の大きさ、それが「ラウドネス」。

・人の聴覚は、同じ音量で鳴っていても低域や高域は聞こえにくい。

・JDA-C7は人の聴感に基づきイコライザーチューニング。だから高音質。

・さらに、エンジン音・走行音などロードノイズでかき消える周波数帯域を微調整。

・走行中も気持ちよく聞けるよう最適チューニング。

ラインナップ

各品番は、対応する付属ハーネスタイプ・プリインストール済みの音質設定が異なります。

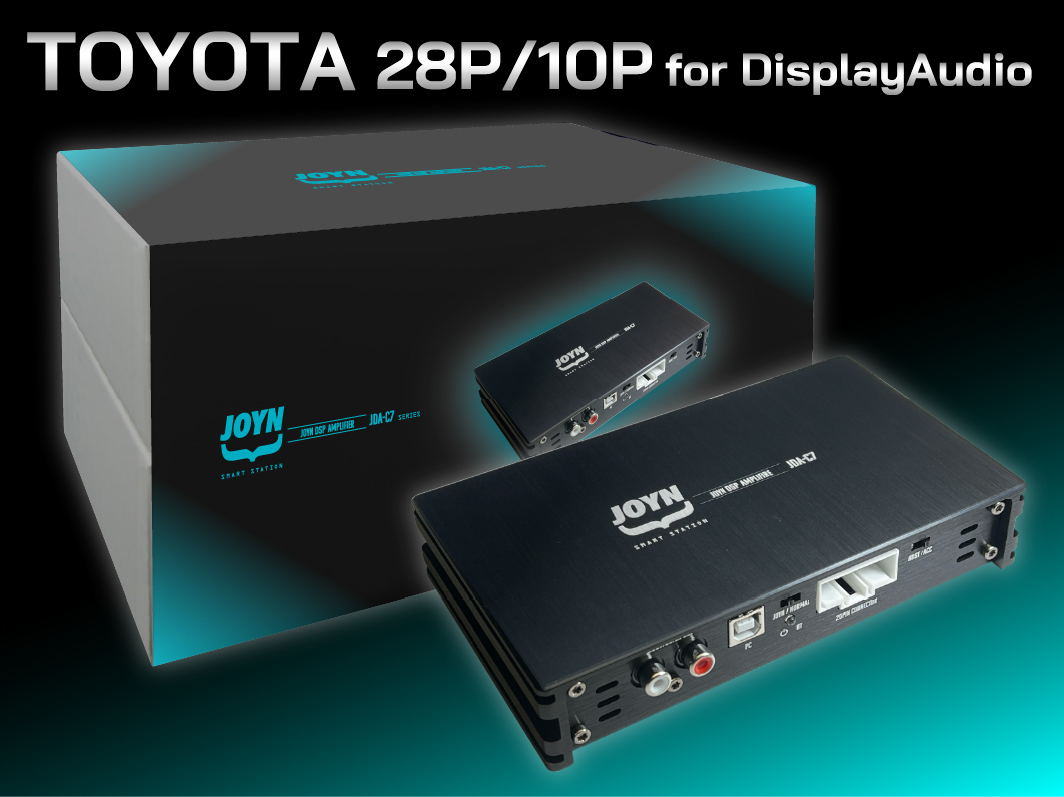

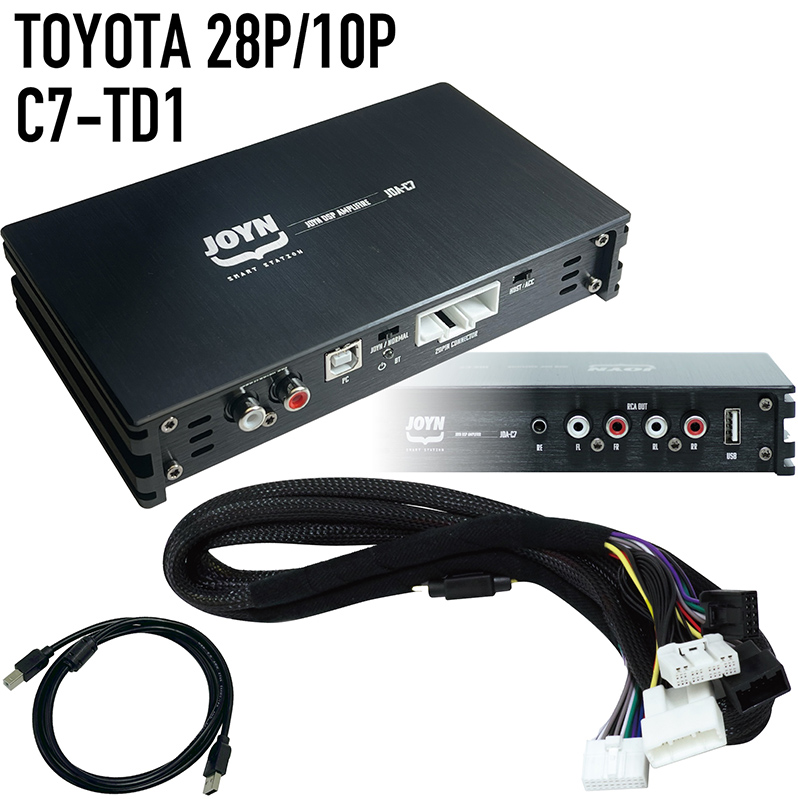

TOYOTAディスプレイオーディオ車
28ピン/10ピンカプラー用

【対応】
ディスプレイオーディオ8 インチ/10.5 インチ/ ディスプレイオーディオPlus
※対応車種は下記「車種別適合表」よりご確認ください。

品番：C7-TD1
JAN：4562205066107

価格：￥38,500(税込)

【セット内容】
JDA-C7 本体 / 専用ハーネス(※注) / パソコン接続用USBケーブル（DSP セットアップ時使用）/ 取扱説明書 / 専用ソフトウェア説明書
（※注）トヨタ 28ピン/10ピンカプラー用

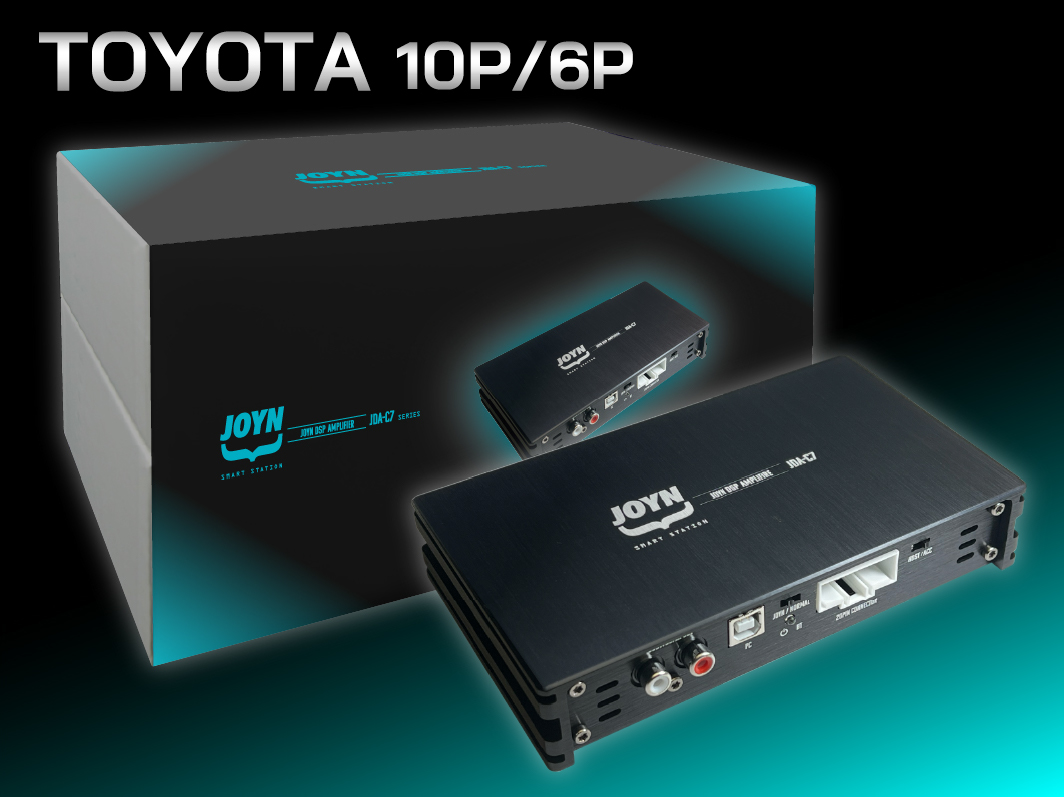

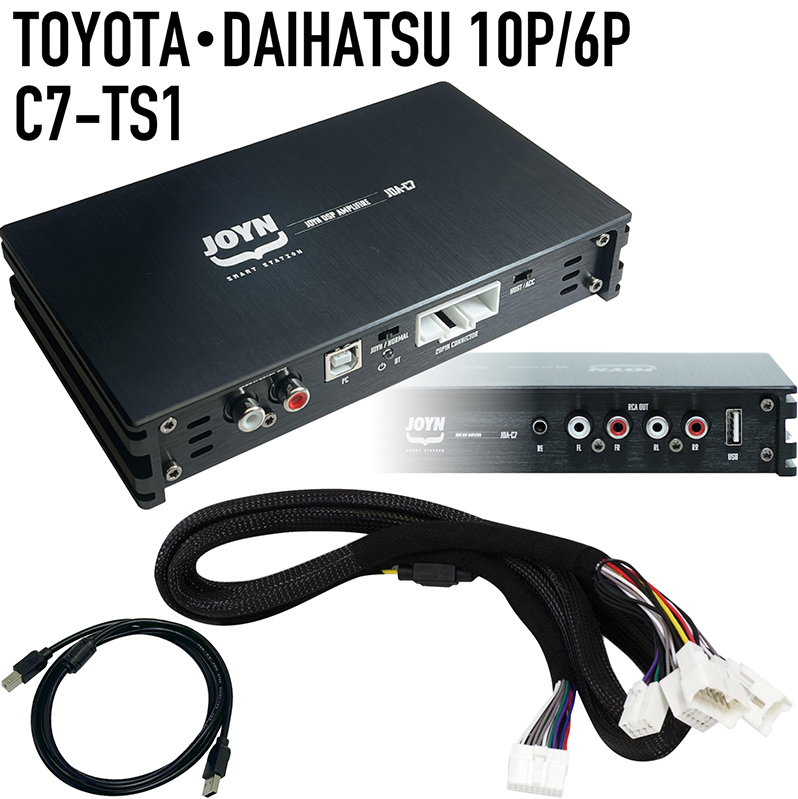

TOYOTA 10ピン/6ピンカプラー用

対応車種は下記「車種別適合表」よりご確認ください。

品番：C7-TS1
JAN：4562205066114

価格：￥38,500(税込)

【セット内容】
JDA-C7 本体 / 専用ハーネス(※注) / パソコン接続用USBケーブル（DSP セットアップ時使用）/ 取扱説明書
（※注）トヨタ 10ピン/6ピンカプラー用

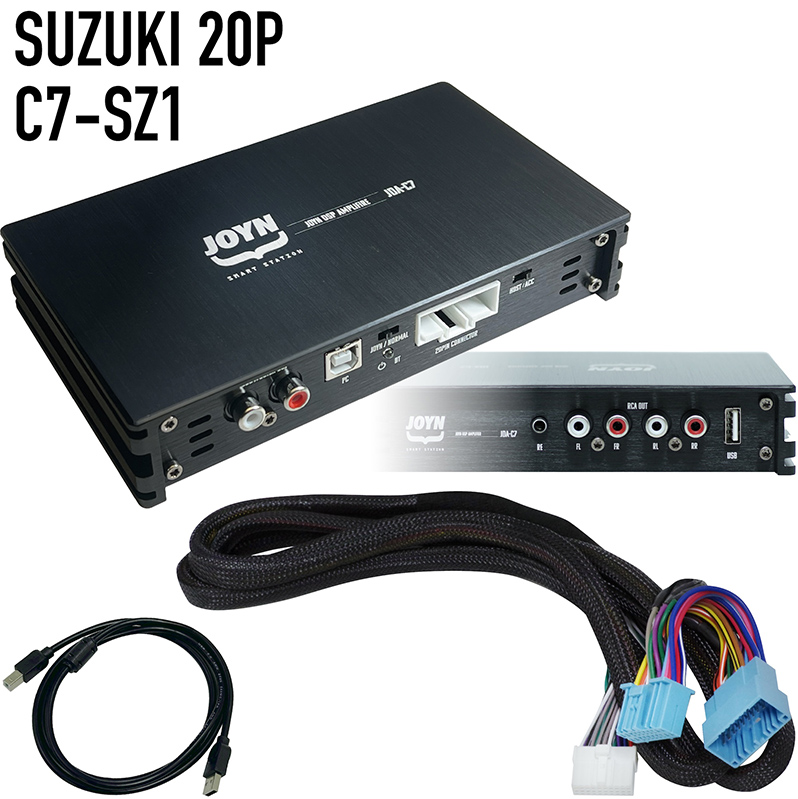

SUZUKI 20ピンカプラー用

対応車種は下記「車種別適合表」よりご確認ください。

品番：C7-SZ1
JAN：4562205066121

価格：￥38,500(税込)

【セット内容】
JDA-C7 本体 / 専用ハーネス(※注) / パソコン接続用USBケーブル（DSP セットアップ時使用）/ 取扱説明書
(※注)スズキ 20ピンカプラー用

JOYN SMART STATIONの取付サービス承ります

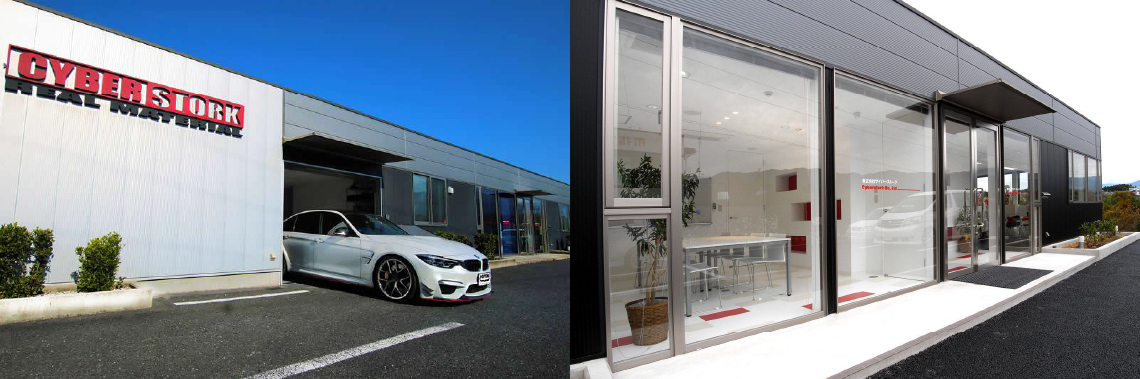

弊社（岐阜県恵那市大井町2087-524）でも取付サービス承ります（予約制）

料金 8,800円（税込）～
所要時間 1～2時間
受付時間 平日、祝日 9：30～16：00
※18時以降（割増料金＋2200円）
土、日 9：30～16：00
（割増料金＋2200円）

※タイトルに「JOYN取付 車種」、「ご質問内容」に希望日時を入れて送信してください。

適合表
トヨタ
ダイハツ
スズキ
トヨタ
ダイハツ
スズキ

取扱説明書

製品付属の取扱説明書をご覧いただけます。

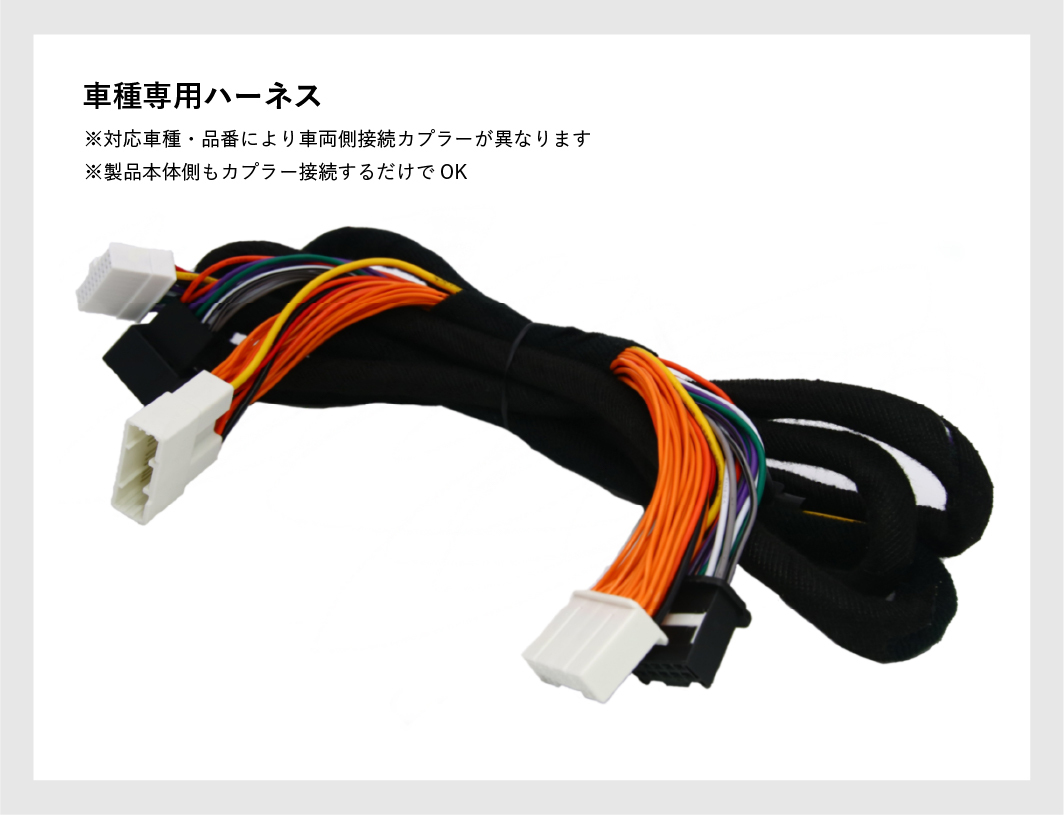

付属ハーネスでポン付け可能

接続全てがカプラー接続可能な専用ハーネスが付属。車両側オーディオ配線との接続もカプラーオンで簡単接続。
（付属ハーネス全長1.8m）

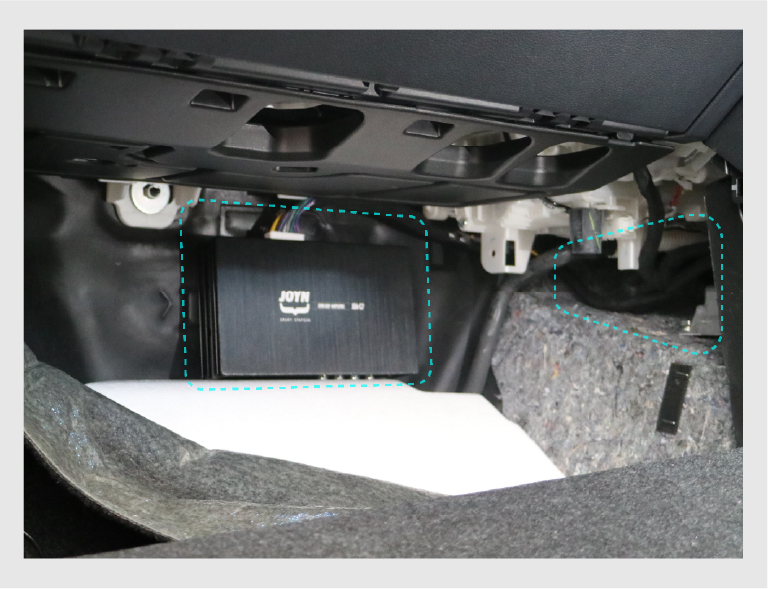

見えないがうれしい・スッキリ設置

コンパクトだから、グローブボックス下・奥のカーペット内や、コンソール前方の空間にハイダウェイで設置が可能。
（※車両によって設置できない場合もございます）
車両前部への設置は、配線もラク・作業時間も短縮。
シート下なら、様々な車両でも設置は確実です。

オーディオのサイズの画像 インストールの画像

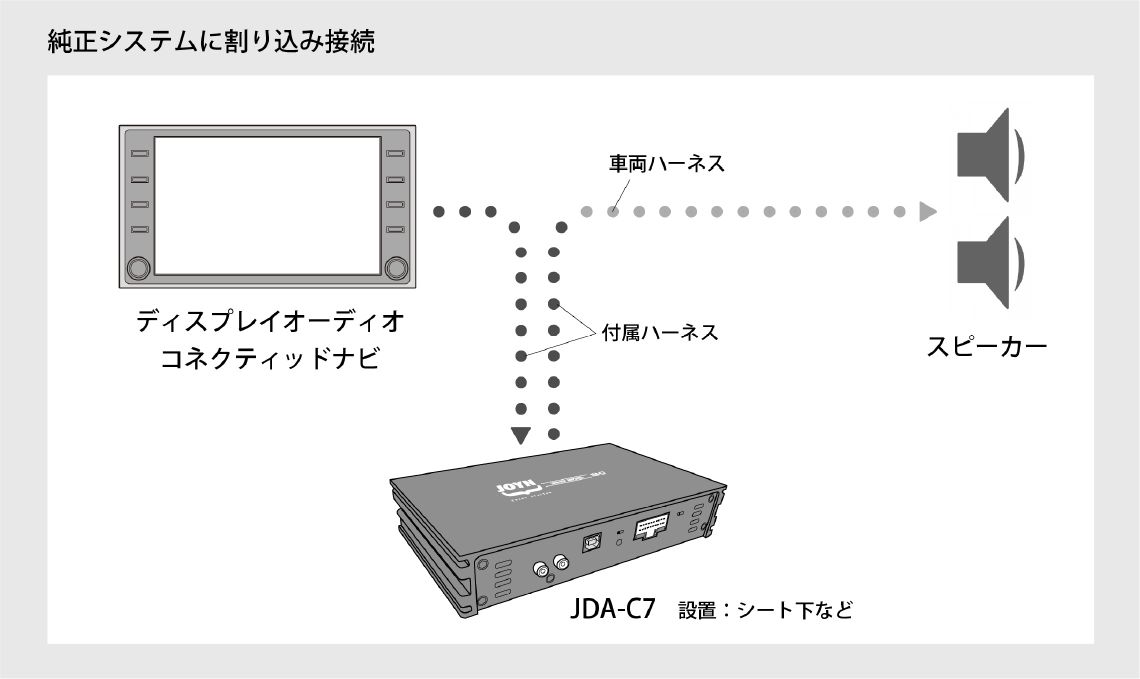

純正システムを活かし、音質をアップグレード

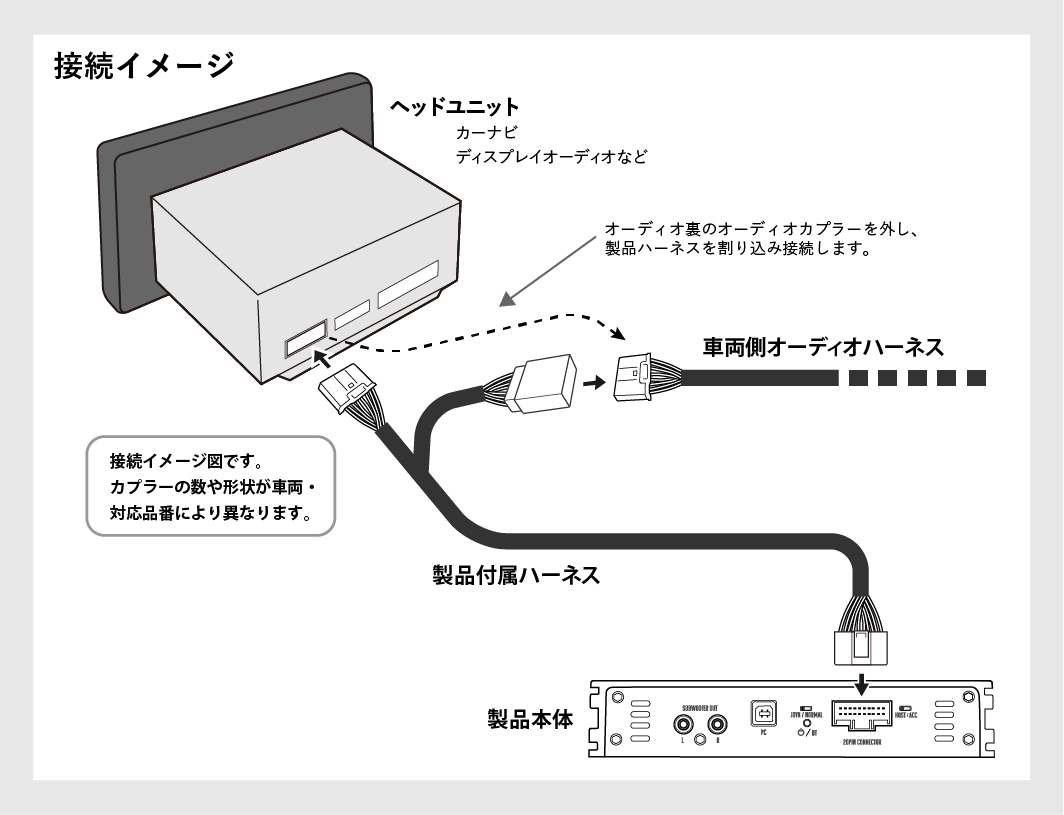

専用ハーネスによるプラグ＆プレイで、純正オーディオシステムのまま高音質化ができます｡
コンパクトだからシート下などの狭いスペースにも設置が可能です。

純正システムに割り込み接続の画像

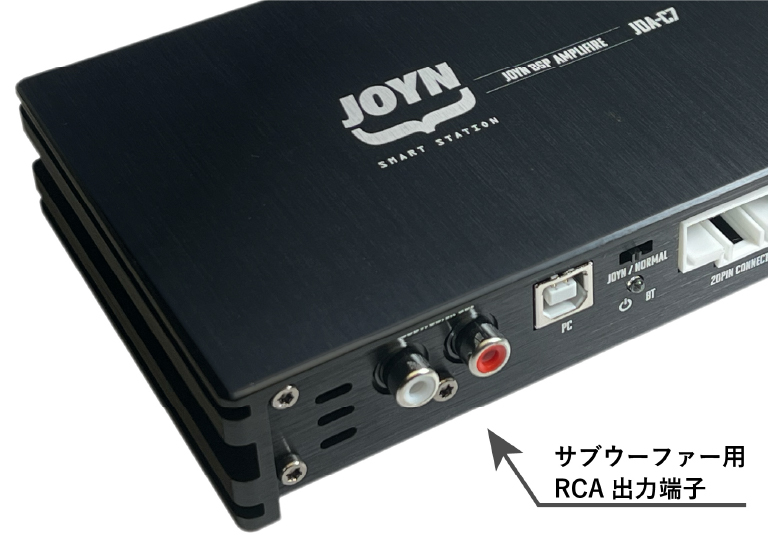

サブウーファー出力搭載

サブウーファー

サブウーファー用RCA 出力端子を搭載。
アンプリモート出力も内蔵。付属ハーネスリモート線から取り出せます。

よりお好みの音作りも可能

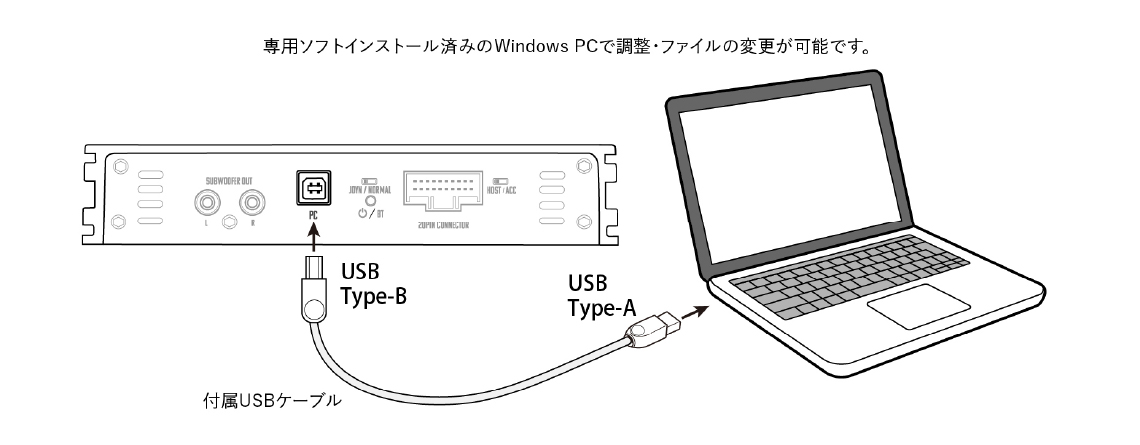

デフォルトでも気持ちよく音楽を聴いていただけるよう初期設定をプリインストール済みですが、Windows パソコンを使って、よりお好みのイコライザー設定やタイムアライメント設定をお楽しみ頂けます。

DSPのイメージの画像

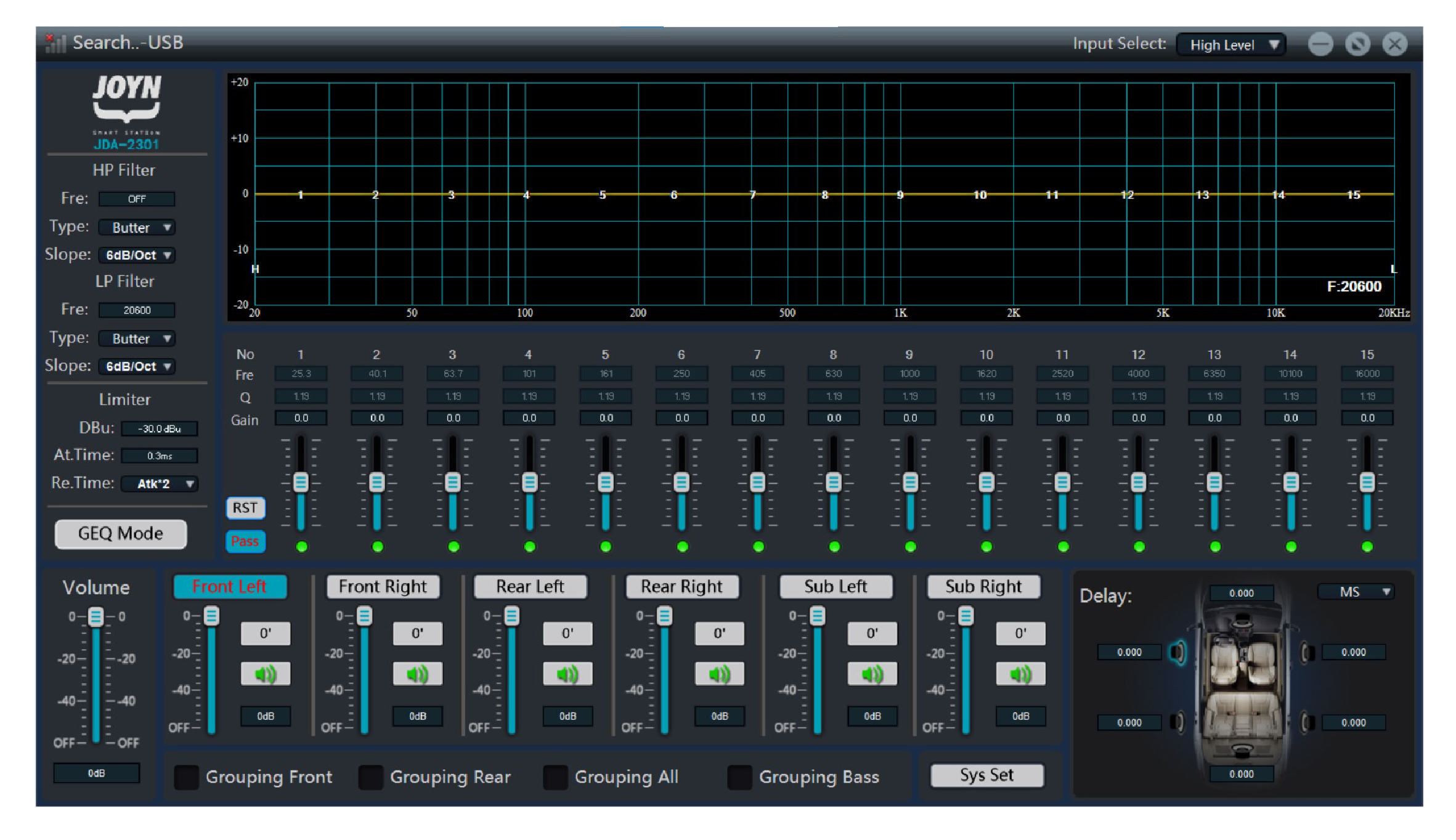

PCと接続しているの画像 DSP説明ソフトウェアダウンロードはこちら。 DSPソフトの表示画面の画像

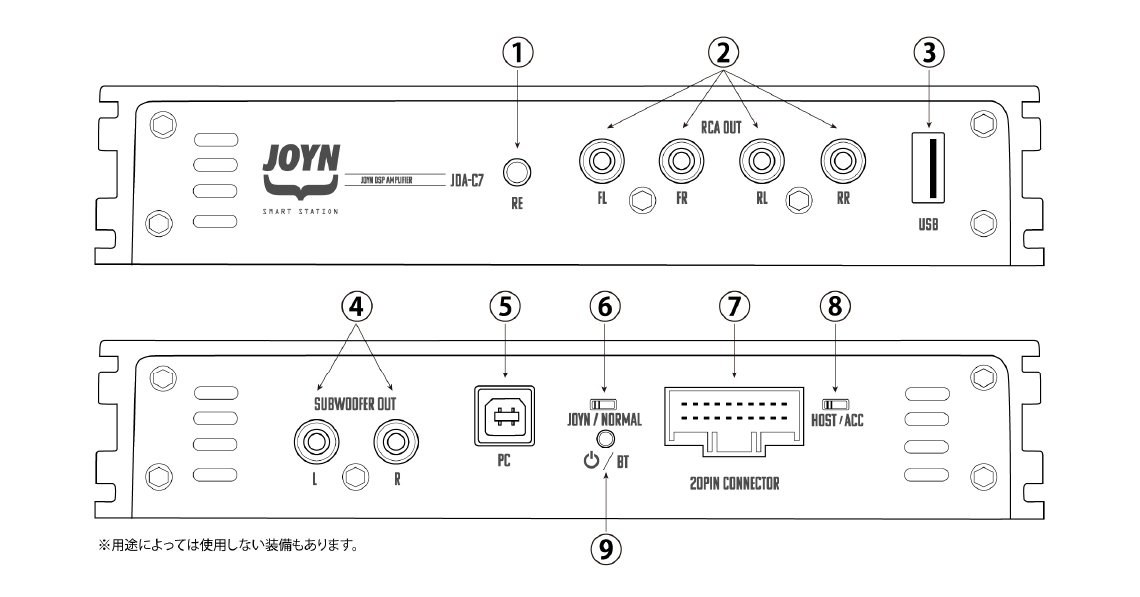

本体説明

本体説明の画像
  • ① リモコン接続スロット
    (※本製品では使用しません)

  • ② RCA出力(FL/FR/RL/RR)
    拡張性機能・・・さらに外部アンプを接続するときに使用します。

  • ③ 充電用USBポート(TypeA)

  • ④ サブウーファー出力(L/R)
    拡張性機能・・・サブウーファー増設が可能です。

  • ⑤ パソコン接続用USBポート(TypeB)
    DSPソフトウェアをインストールしたPCを接続します。

  • ⑥ JOYN / NOMALモード切替スイッチ
    デフォルトは「JOYN」側です。
    外部DSPアンプとして使用する場合に、DSPセットアップ介入状態と、DSP回路をPASSした状態の比較用に使用します。基本的に「JOYN側」にして使用します。

  • ⑦ 20ピンコネクター
    接続用ハーネスを接続します。

  • ⑧ 起動方式切替スイッチ
    デフォルトは「HOST」側です。
    現行トヨタ車は、基本HOSTモードで起動します。車両によりHOSTで起動しない場合は、ACCモードに切り替えます。
    HOSTは、DA(ヘッドユニット)が起動しスピーカーへ電流が流れたことを感知し起動する方式です。

  • ⑨ ステータスランプ
    電源供給(ON)の状態で赤ランプが点滅・Bluetoothm接続時は青ランプが点灯します。

本体仕様

【寸法・重量】

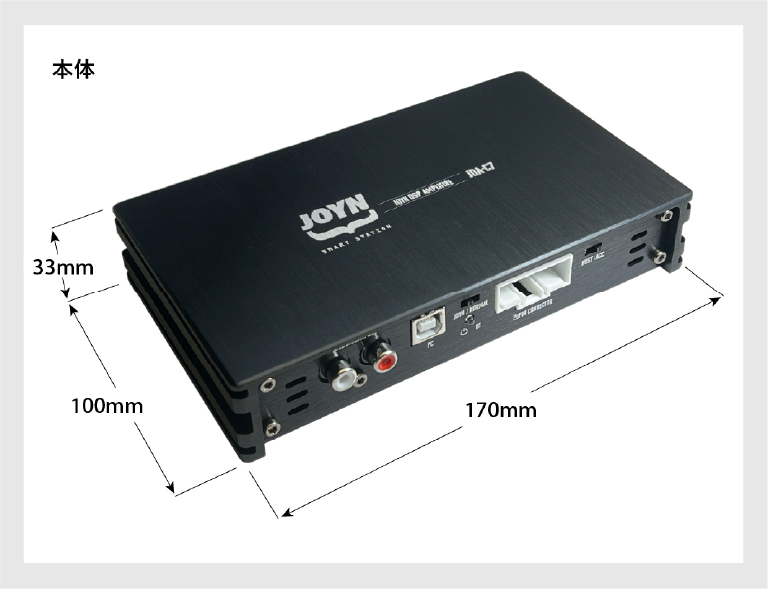

■幅170mm×奥行100mm×高さ33mm　■1.1Kg　■付属ハーネス：全長1.8m

【電源】
■使用電源：DC12V　■対応電圧：9-16V
■マイナスアース方式　■最大消費電流：15A
■ヒューズ容量：15A (ハーネスに装着)
■外部アンプリモート出力：12V / 0.2A

【オーディオ部(アンプ)】
■アンプ：クラスAB
■最大出力：48W×4　■定格出力：28W×4
■負荷インピーダンス：4～8Ω
■周波数特性：20Hz ～ 20kHz (+0/-1dB)
■S/N比：108dB　■高調波歪率：0.01%

【入力/出力】
■ハイレベル入力：4ch
■スピーカー出力：4ch
■RCA出力：6ch（SUBWOOFER：2ch）/ 出力電圧 5V

【プロセッサー】
■動作サンプルレート：96KHz / 24bit　
■15バンドEQ(GEQ /PEQ)
　調整幅：20~20kHz / ±20dB(0.1step) 、
　Q特性：0.4～128（PEQモード）
■ハイパスフィルター/ローパスフィルター
　Butterworth / Bessel / Linkwitz、6～48dB/oct
■タイムアライメント
　距離：0-692cm、時間：0-20ms
　調整ステップ：0.72cm / 0.021ms / 0.28Inch
■スピーカーレベル
　0～-60dB（メイン / FL / FR / RL / RR / Center /Sub
　位相調整 0°/180°
■プリセット(本体保存)：6ファイル

【Bluetooth】
■Bluetooth5.0
■対応コーデック SBC / AAC
■対応プロファイル A2DP / AVRCP
（Bluetoothヘッドユニットとして単体再生可能）
