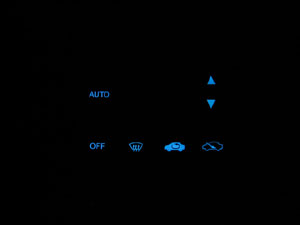

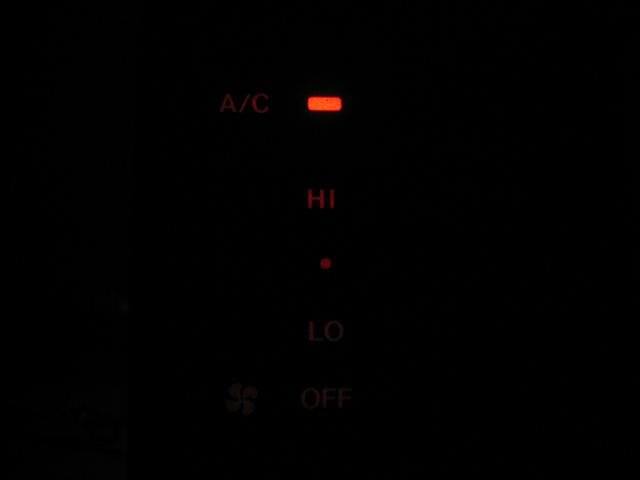

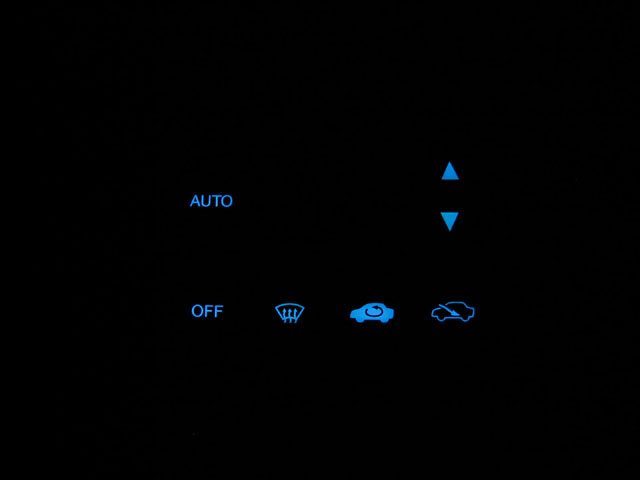

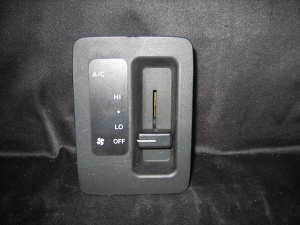

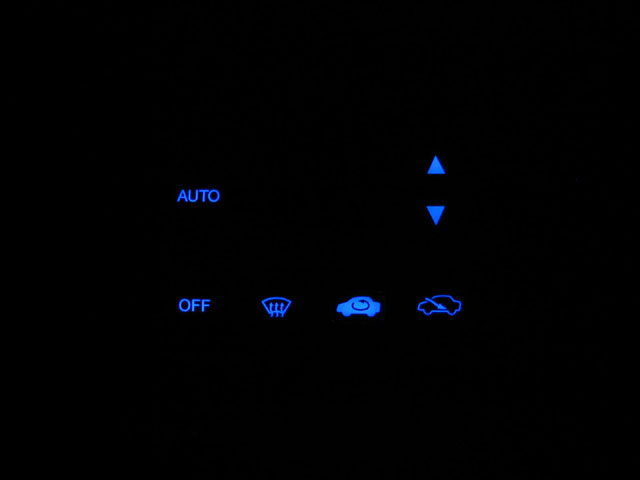

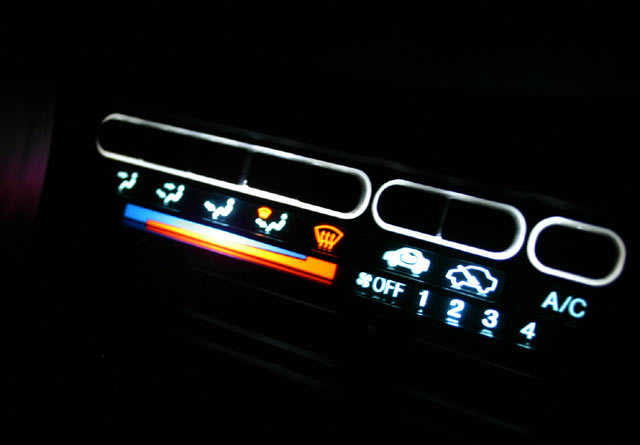

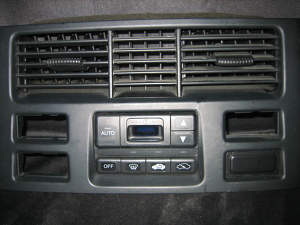

「エアコンパネル表面イメージ　↓」

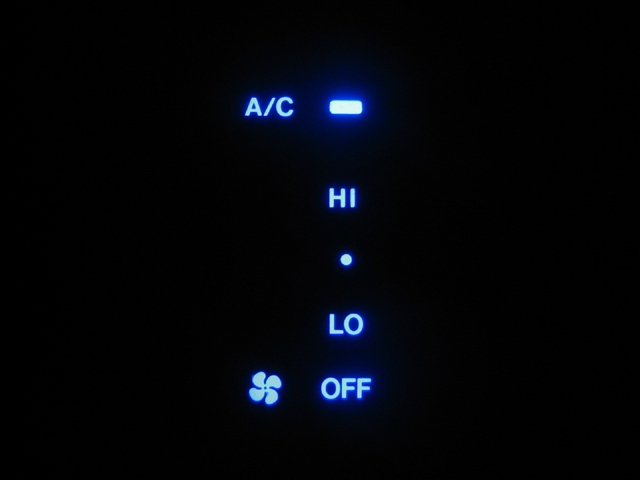

「エアコンパネル表面イメージ　↓」

作業手順
参考車：オデッセイ　RA1.2

オデッセイ、RA1.2は純正のメーターフード上部からバルブ2球でメーター前面を照らしています。
その部分には、電球（オレンジ）を白い色に替えるためにブルーのパネルが取り付けられています。
各カラー拡散LEDに交換する際は、そのブルーのパネルがあるためにLEDの色が綺麗に発色いたしません。
そのため、LEDに交換する際はそのパネルを取り外す事で、LEDの色がそのままダイレクトに発色し、かつ光量もアップします。

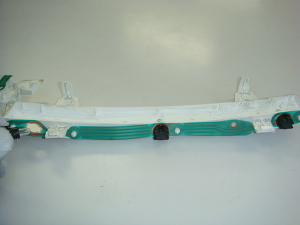

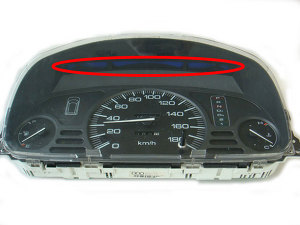

この部分を取り外す

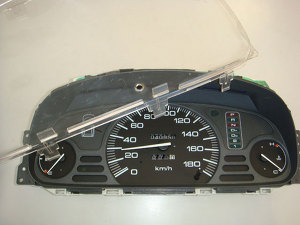

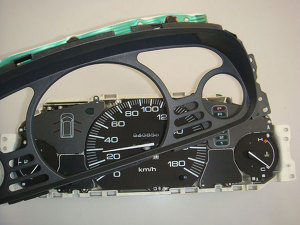

1.メーター前面のクリアーパネルを外す



2．メーターフードを外す



3.メーター上部のパネルを外す（ツメで止まっているだけ）

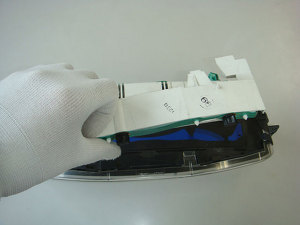

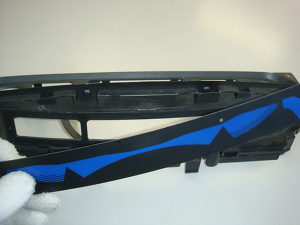

4.メーター上部に付いているブルーのパネルを外す。
接着されている訳ではないので簡単に外せます。また元にも戻せます。




5.前面上部の3ヶ所のバルブを外します

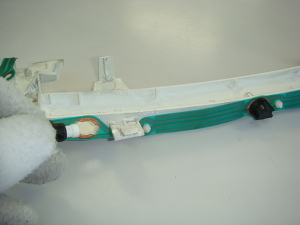

6.外したバルブソケットに差し込まれている電球を引き抜きます。

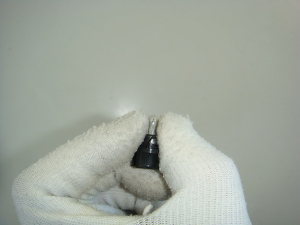

細く小さいので、滑ってしまう場合は、布（ハンカチなど）を使ってつまむと引き抜けます。




7.超拡散LEDに差し替えます。LEDにはプラス、マイナスの極性があります。
ソケットに差し込む際はどちらでもかまいませんがメーターを車に仮装着して発光を確かめてください。発光しない場合は、黒いソケットを抜いて１８０度回転させてサイド差し込みます。
ソケットからLEDを抜き差しする必要はありません。

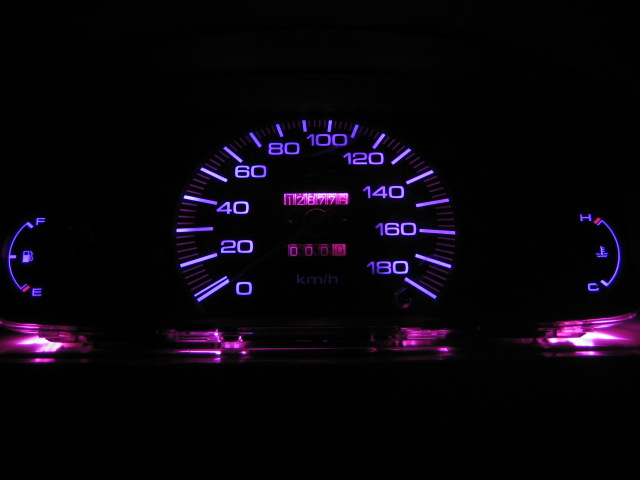

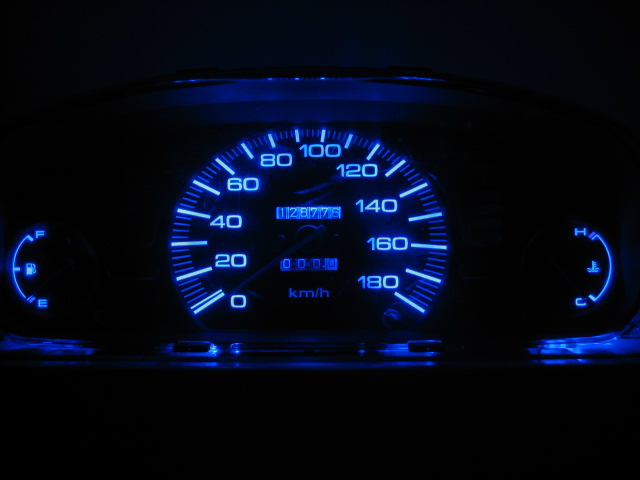

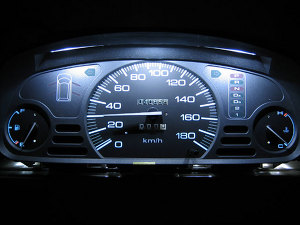

＜発光画像＞

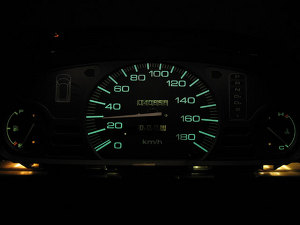

純正

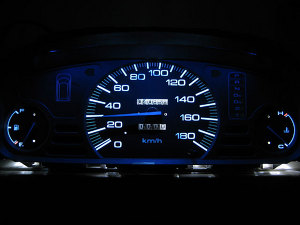

フィルム有り（スーパーホワイト）


フィルム無し（スーパーホワイト）
