作業手順
参考車：ステップワゴン　RF1前期
ステップワゴン(RF1/RF2(後期))も前期と同形状で対応しております

SM-X,STEP WAGON RF1.2は純正のメーターフード上部からバルブ2球でメーター前面を照らしています。
その部分には、電球（オレンジ）を白い色に替えるためにブルーのパネルが取り付けられています。
各カラー拡散LEDに交換する際は、そのブルーのパネルがあるためにLEDの色が綺麗に発色いたしません。
そのため、LEDに交換する際はそのパネルを取り外す事で、LEDの色がそのままダイレクトに発色し、かつ光量もアップします。

取り外す部分





1.メーター前面のカバーを外す



2.メーターフードを外す




3.メーターフード上部に付いているブルーのパネルを外す。
接着されている訳ではないので簡単に外せます。また元にも戻せます。



4.前面上部の２ヶ所のバルブを外します。



4.外したバルブソケットに差し込まれている電球を引き抜きます。細く小さいので、滑ってしまう場合は、布（ハンカチなど）を使ってつまむと引き抜けます。



5.超拡散LEDに差し替えます。LEDにはプラス、マイナスの極性があります。
ソケットに差し込む際はどちらでもかまいませんがメーターを車に仮装着して発光を確かめてください。発光しない場合は、黒いソケットを抜いて１８０度回転させてサイド差し込みます。
ソケットからLEDを抜き差しする必要はありません。

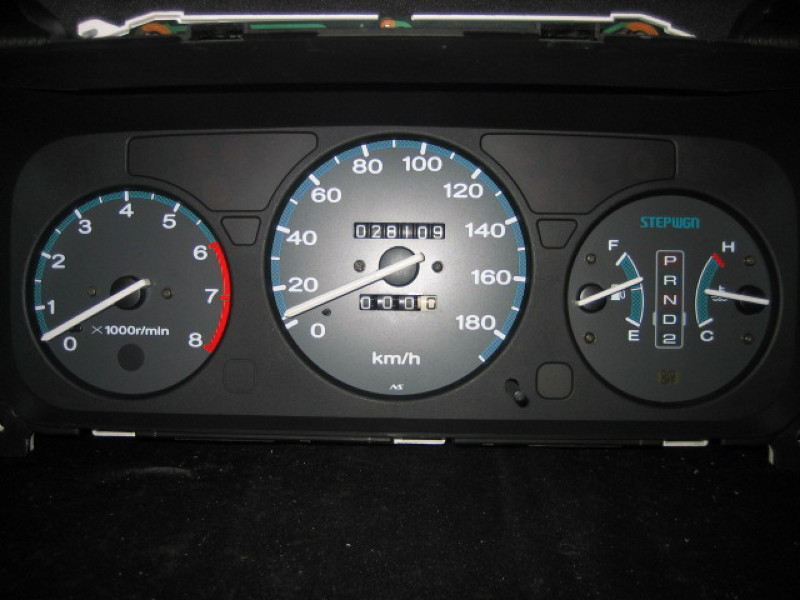

＜発光画像＞

純正


フィルム有り（スーパーホワイト）


フィルム無し（スーパーホワイト）
