作業前にバッテリーのマイナス端子を外してからメーターの取り外し作業を行なって下さい。
作業中にドライバーなど不要な金属部分への接触などによりショートしてしまう危険を回避する為にもお願い致します。
下記は参考取付け方法になります、車種グレードによって形状など異なります。
なお、取り付けの際にわからなくなったり、困ってしまわれた場合はお気軽に0120-979-512までお電話くださいませ。
全力でサポート致します。

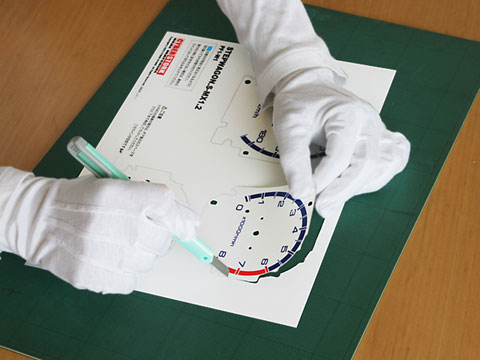

フィルムカット方法
細かい作業に最適のデザインナイフのご購入はこちら １個420円

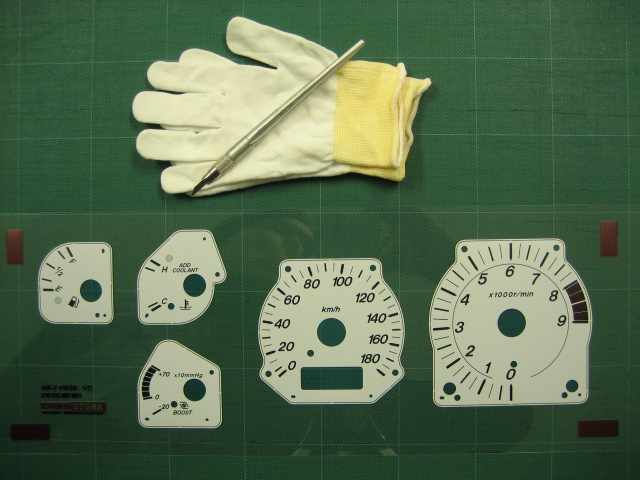

道具：ハイグレードフィルム、指紋付着防止用手袋、
カッター。必ず新しい刃を使用。
外枠は後で、先に中からカットする。

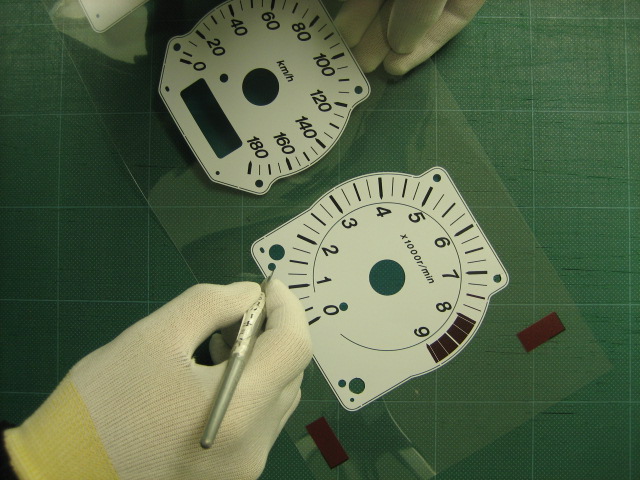

穴は青いマークの外をカット。
小さいとゆがみの原因になります。
取り付け後、ゆがんでいたらこちらを大きくカット。
小さいとゆがみの原因になります。
取り付け後、ゆがんでいたらこちらを大きくカット。

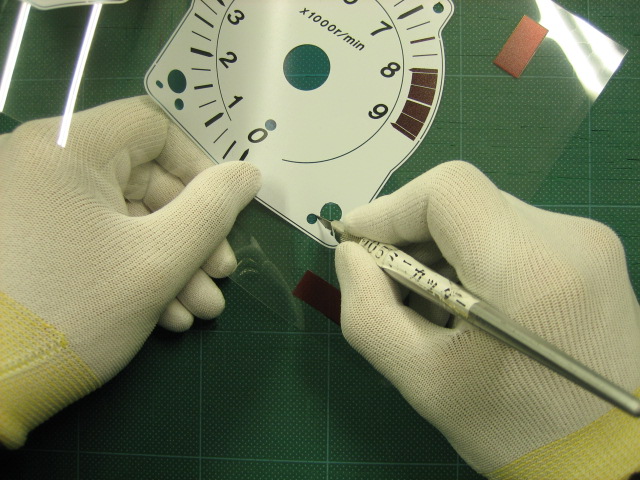

●を切り抜く時は、フィルムをまわす。
針通し用の切込みを入れる。

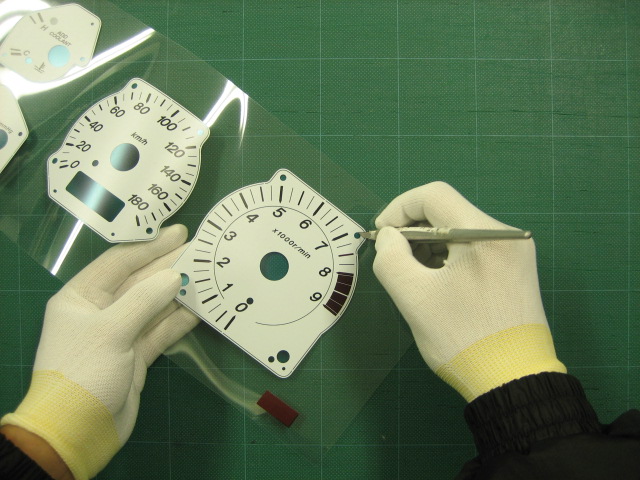

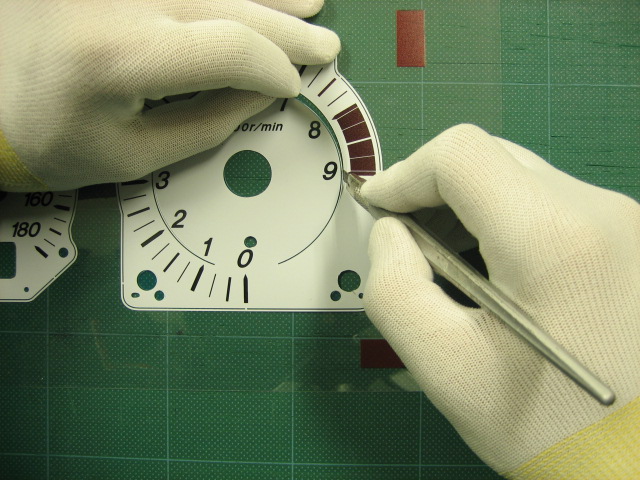

外枠をカット。
ゆっくりカッターを引いて切る。ゆっくりと。

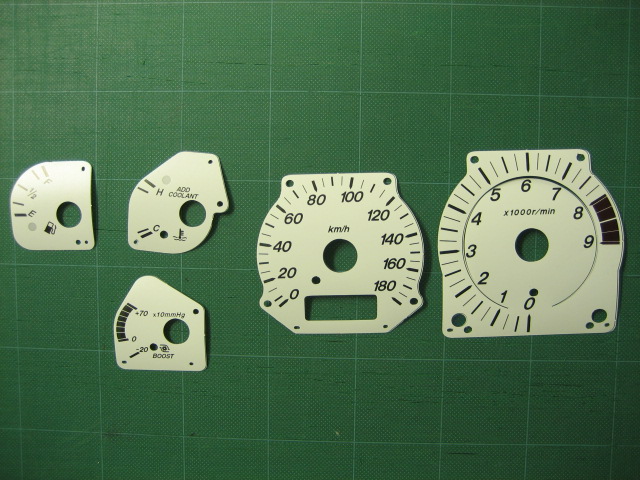

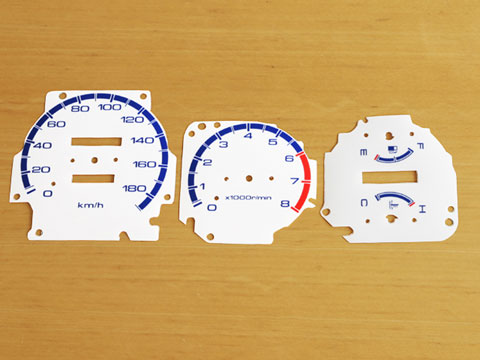

フィルムの完成！
フィルム貼り付け方法 簡易説明

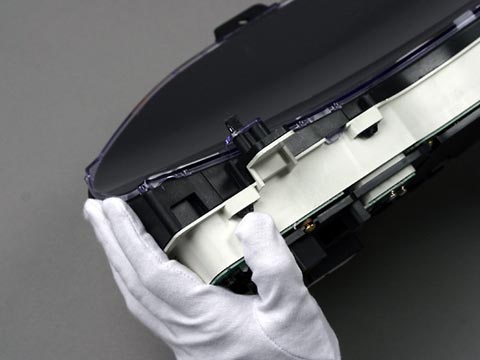

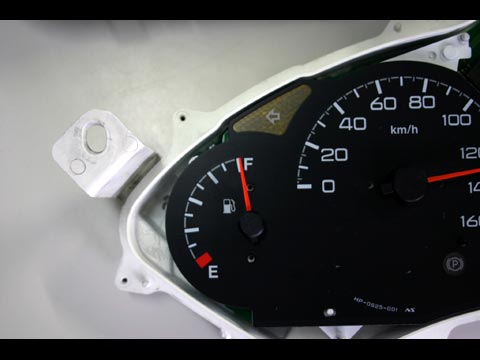

メーターの爪を外す。

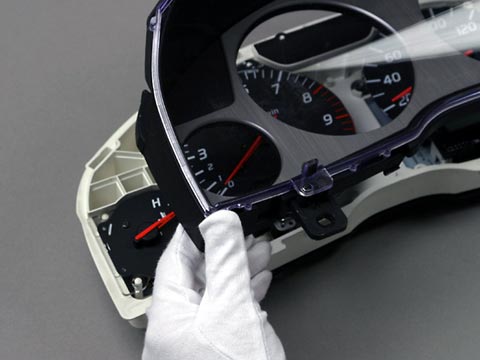

黒いカバーを外す。

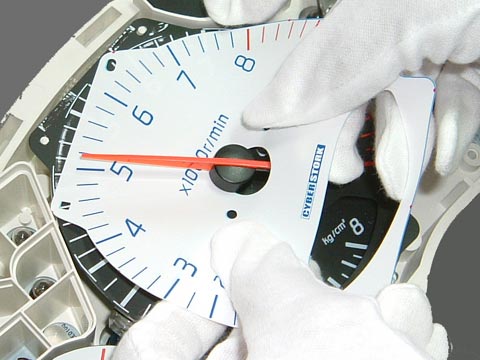

フィルムの切り込みに針を通す。
フィルムの上部を針根元に挟む。

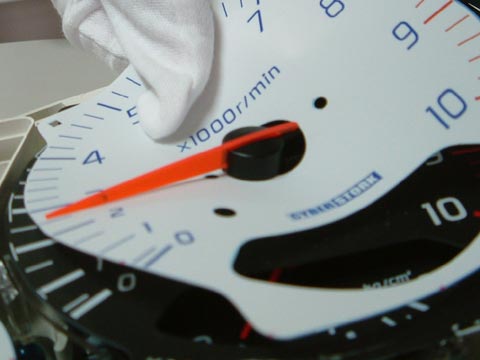

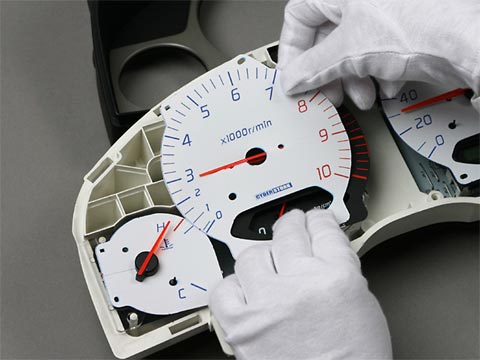

フィルムの下を軽く引きながらはめる。

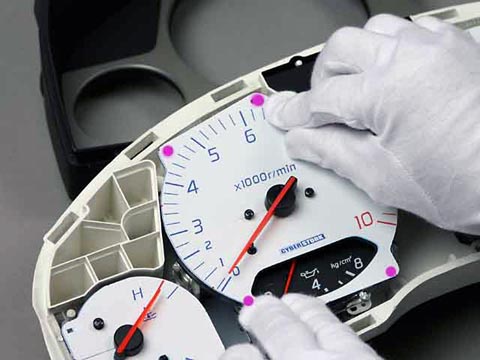

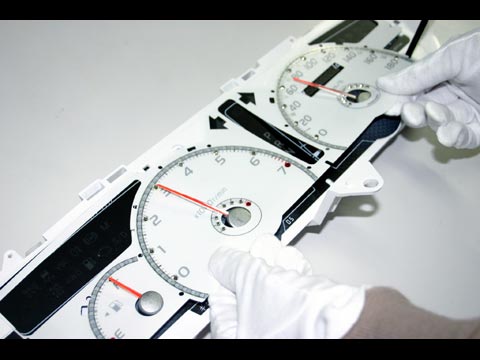

文字盤の4隅を合わせる。

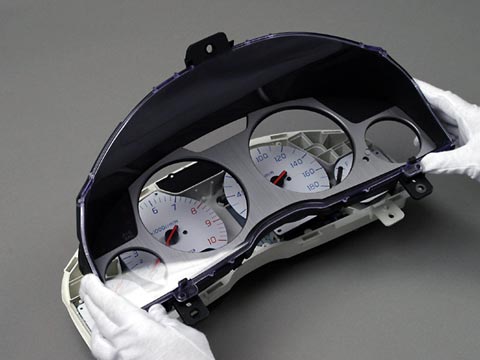

カバーを戻す。

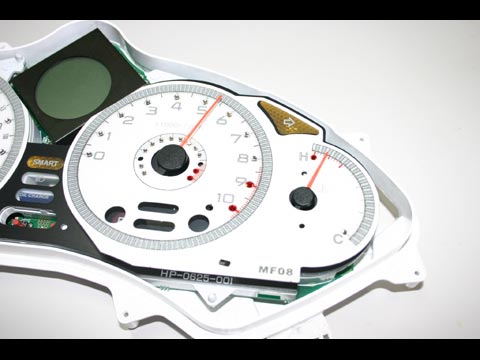

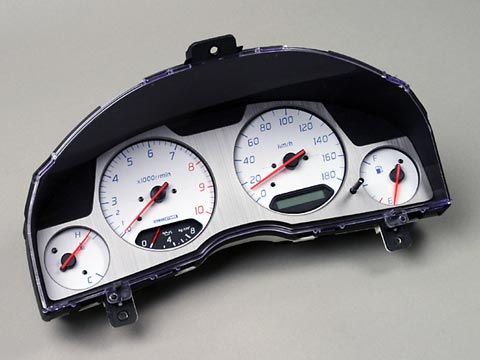

はめ込み完了。
フィルム貼り付け方法 詳細説明

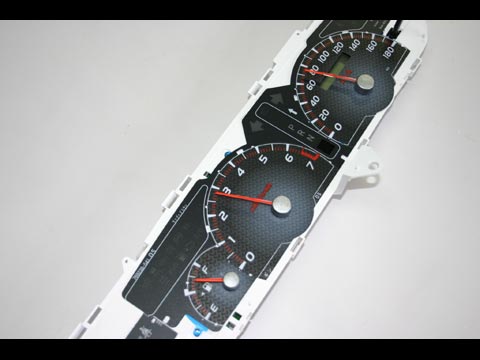

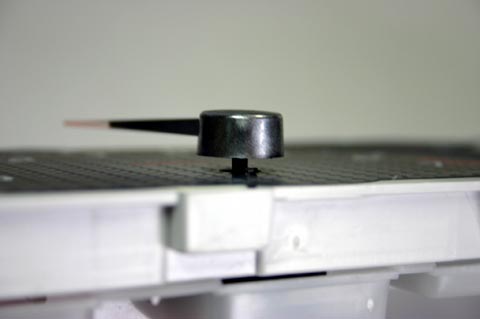

軽く針の向きを合わせる
ストッパーがある。針を動かせる範囲

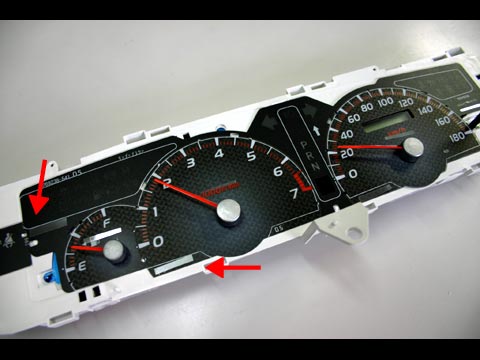

ネジの無いタイプは両面テープをつける。剥がすのはフィルム装着後

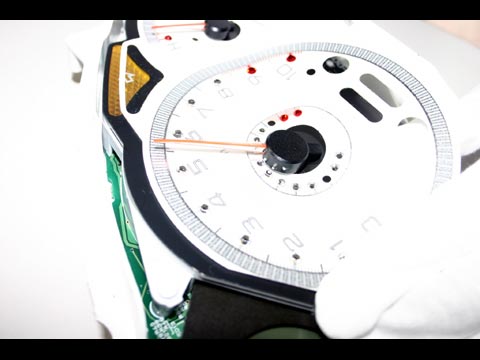

端の針から穴に通す。

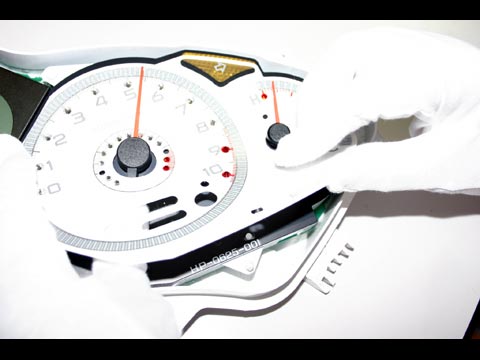

外側の針から順番に穴から通す。

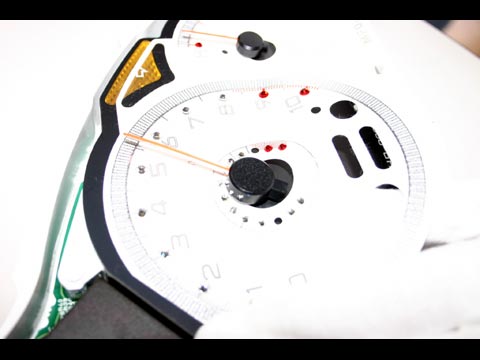

下にもぐらせる。
下に挟む

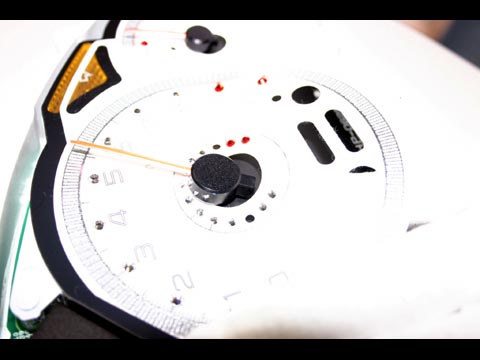

下にくぐらせる

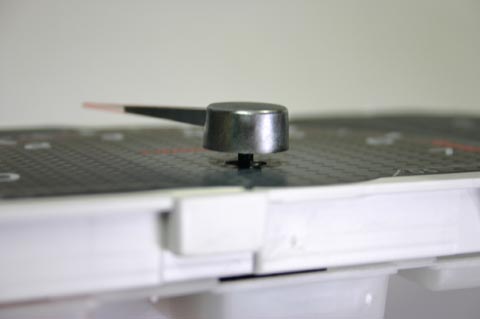

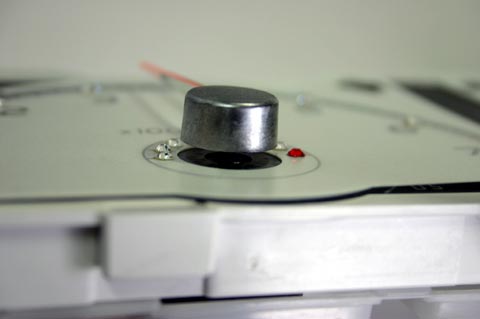

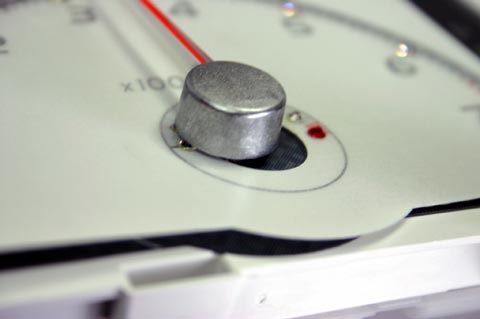

針の下の隙間
針の下の隙間2
針の下の隙間3
針の下の隙間4
もう一方も根元にくぐらせる

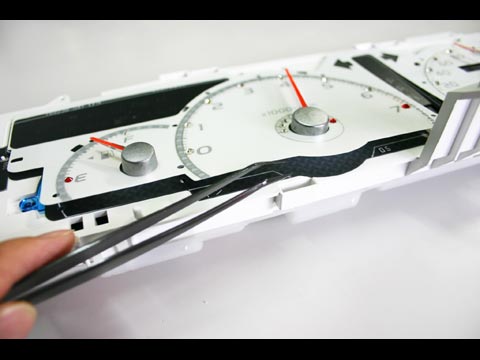

反対側も下にくぐらせる
針止めを通す

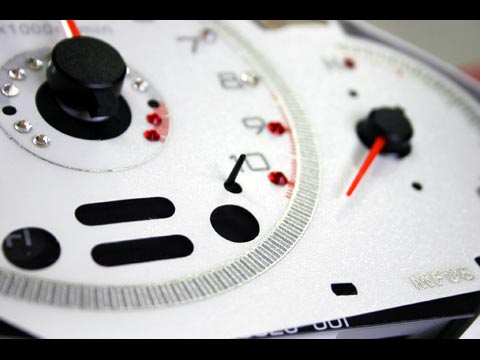

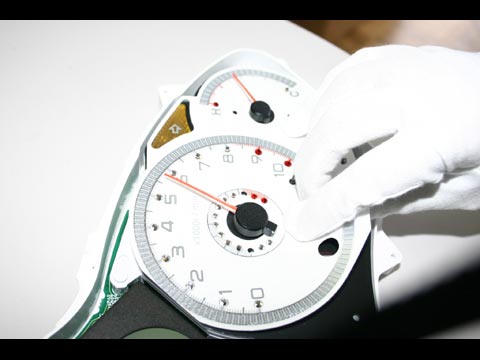

周りの突起箇所は最後に合わせる。はまってしまうと動かない

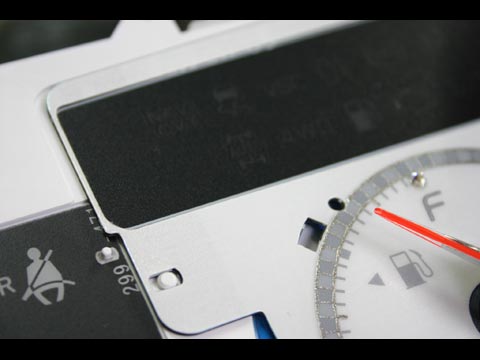

隙間から両面を剥がす。

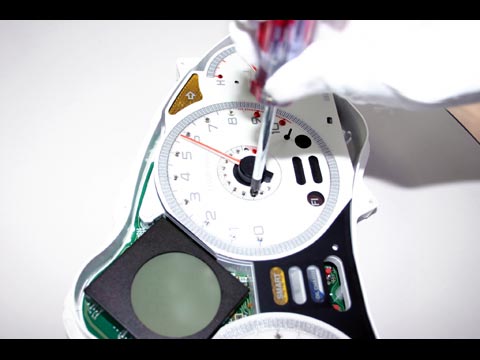

ネジで固定する。
